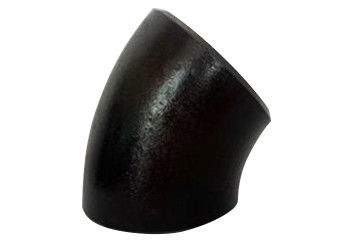

Szczegóły Produktu:
|
| Nazwa produktu:: | Kolanko do spawania doczołowego ze stali węglowej | Rozmiar:: | Pełny rozmiar |
|---|---|---|---|
| Standard:: | DIN, JIS, ANSI, ASME, GB | Podanie:: | Inżynieria rurociągów |
| Stosowanie:: | Oil Gas Water Industrial | Stopień:: | 45 ° / 90 ° / 180 ° |
| Podkreślić: | Kolanko do spawania doczołowego,złączki rurowe do spawania doczołowego Sch 40 |
||
Kolano o krótkim promieniu to jednorazowa średnica rury, znana również jako 1D.Promień krzywizny kolanka jest równy jednorazowej średnicy rury, zwykle pod kątem 90 °.Kolanka spawane doczołowo należy poddać obróbce powierzchniowej.Zgorzel tlenkowy na powierzchniach wewnętrznych i zewnętrznych należy śrutować, a następnie pokrywać farbą antykorozyjną, aby ułatwić transport oraz zapobiec korozji i utlenianiu.Intuicyjnie, łokieć o krótkim promieniu jest znacznie krótszy niż łokieć o dużym promieniu, a promień zgięcia łokcia jest bardzo szybki. Kolano o dużym promieniu jest najczęściej używane, a domyślnie jest to również długi promień.Kolano o dużym promieniu będzie stosowane w miejscach o wysokim ciśnieniu lub dużym natężeniu przepływu.Jeżeli opór stałego rurociągu transportowego jest ścisły, zastosowane zostanie kolanko o większym promieniu.
Łokieć o krótkim promieniu jest podobny do okrągłości obróbki łokcia, a także płynnego przejścia na łuku łokcia, jakość zarysowania powierzchni wzrasta.Głębokie rysy zmniejszają wytrzymałość stali.Ale średnica odkuwki jest ogólnie mała.Jeżeli kolano o krótkim promieniu jest wykonane z blachy stalowej lub z kształtowników stalowych, musi spełniać następujące wymagania: kołnierz zgrzewany doczołowo powinien być poddawany ultradźwiękowej detekcji wad bez defektów warstwowych;należy go pociąć na paski wzdłuż kierunku walcowania stali, wygiąć i przyspawać doczołowo do pierścienia fabryki kołnierzy, a powierzchnia stali powinna tworzyć cylindryczną powierzchnię pierścienia.
| Pokaz | Kolano do spawania doczołowego |
| Tekstura materiału | Stal węglowa |
| Tryb spawania | Zgrzewanie doczołowe |
| Rozmiar | Pełnowymiarowe |
| Standard | STD / XS |
| Klasa ciśnienia | 17 poziomów ciśnienia |
| Metoda formowania | Prasowanie na gorąco lub kucie |
| DN | Zewnętrzna średnica rowka | Od środka do końca | |
| Seria I. | Seria II | Rozmiar | |
| 25 | 33.7 | 32 | 25 |
| 32 | 42.4 | 38 | 32 |
| 40 | 4S.3 | 45 | 38 |
| 50 | 60.3 | 57 | 51 |
| 65 | 73 | 76 | 64 |
| 80 | 88.9 | 89 | 76 |
| 90 | 101,6 | - | 89 |
| 100 | 114,3 | 108 | 102 |
| 125 | 141,3 | 133 | 127 |
| 150 | 168,3 | 159 | 152 |
| 200 | 219.1 | 219 | 203 |
| 250 | 273 | 273 | 254 |
| 300 | 323,9 | 325 | 305 |
| 350 | 355,6 | 377 | 356 |
| 400 | 406,4 | 426 | 406 |
| 450 | 457 | 480 | 457 |
| 500 | 508 | 530 | 508 |
| 550 | 559 | - | 559 |
| 600 | 610 | 630 | 610 |
(1).Karmienie: ponowna kontrola materiału, identyfikacja i transfer.
(2).Blanking: ponowna kontrola materiału, określenie i transfer identyfikacyjny, transfer identyfikacyjny kontroli wymiarów.
(3).Inspekcja: kontrola jakości wymiarów i wyglądu.Obróbka powierzchni: kontrola numeru systemu tarcia powierzchni.
(4).Formowanie: kontrola rozmiaru i wyglądu;przekaz identyfikacyjny;kontrola ciśnienia.
(5).Obróbka cieplna: kontrola temperatury.Inspekcja: kontrola twardości, kształtu i rozmiaru.Korekta kształtu: kontrola tolerancji kształtu i położenia.
(6).Obróbka metali: kontrola kształtu i wymiaru pozycji.
1, kolano o dużym promieniu jest najczęściej używane, a także domyślnie jest to długi promień.
2, Kolano o długim promieniu będzie używane w miejscach o wysokim ciśnieniu lub dużym natężeniu przepływu.
3, jeśli opór stałego rurociągu transportowego jest ścisły, zostanie zastosowane kolano o większym promieniu.
4, Krótki promień jest zwykle używany w płynie pod niskim ciśnieniem lub tam, gdzie łokcie są ograniczone.
5, Łokcie o dużym promieniu są preferowane, jeśli nie ma warunków lub nie są określone w umowie.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
