Szczegóły Produktu:
|
| Nazwa produktu:: | Olet do spawania doczołowego ze stali węglowej | Rozmiar:: | Pełny rozmiar |
|---|---|---|---|
| Standard:: | GB / ANSI / JIS / DIN | Standard wykonawczy ：: | MSS SP-97 、 GB19326 、 Q / FG13 |
| Rodzaj:: | Typ standardowy, typ krótkiej rury, typ ukośnicy | Efekt:: | Wymień trójnik redukcyjny |
| Podkreślić: | Welolet sch 40,Złączki Weldolet |
||

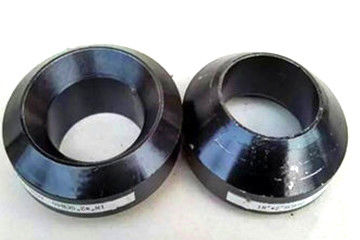

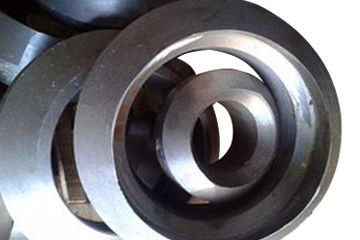

Carbon Weldolet jest również nazywany złączem rurowym odgałęzionym, złączem siodłowym i siodłowym.Stosowany jest głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych zamiast typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i sekcja rury wzmacniającej. Carbon Weldolet ma wyjątkowe zalety w zakresie bezpieczeństwa, niezawodności, redukcji kosztów, prostej konstrukcji, ulepszenia kanału przepływu średniego, standaryzacji serii oraz wygodnego projektowania i wyboru. Zwłaszcza w rurociągach wysokociśnieniowych, wysokotemperaturowych, o dużej średnicy i grubych ściankach, które coraz częściej zastępują tradycyjną metodę łączenia rur odgałęźnych.Korpus Weldoletu wykonany jest z wysokiej jakości odkuwek z tego samego materiału co rura, w tym ze stali węglowej, stopowej, nierdzewnej itp. Weldolet i rura główna są spawane i istnieją trzy rodzaje połączeń z rurami Olet lub innymi rurami (takimi jak krótka rura, wtyczka itp.), Przyrządem i zaworem: połączenie do spawania doczołowego, połączenie do spawania kielichowego i połączenie gwintowane.
MSS sp-97, GB / t19326 i inne standardy są powszechnie stosowane do produkcji Weldolet. Zgrzewanie doczołowe Weldolet jest rurą odgałęzioną, która w ostatnich latach jest szeroko stosowana w innych krajach.Zapewnia odgałęzienie od rury o dużej średnicy do rury o małej średnicy.Rura przyspawana do odgałęzienia nazywana jest rurą główną, a rura przyspawana do odgałęzienia nazywana jest rurą odgałęzioną.Połączenia rozgałęźne mają pełny rozmiar, typ, średnicę i ciśnienie znamionowe.
Materiałem może być stal nierdzewna, stop chromowo-molibdenowy lub inne materiały stopowe.Zasada działania rury odgałęzionej do spawania doczołowego ze stali węglowej: złącze jest cięte bezpośrednio w rurze i uszczelniane przez zablokowanie przeciwnej strony gwintem.Nie wymaga spawania, gdy jest połączony z rurą stalową, co sprzyja ochronie przeciwpożarowej, przeciwwybuchowej i pracy na dużych wysokościach.I może wyeliminować błędy w sztuce spowodowane nieostrożnością spawalniczą.
Standard: MSS sp-97, GB / t19326
Materiał: stal węglowa
Zakres rozmiarów: DN 8-900
Obróbka powierzchni: anty-olej;anty-malowanie
| Wymiary Weldoletu Węglowego | ||||||||||||
| Średnica nominalna rury głównej | Nominalna średnica rury odgałęzionej | Klasa ciśnienia | ||||||||||
| L | Dl / niin | mi | ||||||||||
| DN | NPS | DN | NPS | STD | XS | SCH160 | STD | XS | SCH160 | STD | XS | SCH160 |
| 8 ~ 900 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 ~ 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 50 ~ 900 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93,7 | 93,7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101,6 | 101,6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120,7 | 120,7 | 98,4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141,3 | 141,3 | 122,2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169,9 | 169,9 | 146,1 |
| 250 ~ 900 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220,7 | 220,7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274,6 | 265,1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325,4 | 317,5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357,2 | 350,9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403,2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458,8 | 455,6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508,8 | 509,6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614,4 | 614,4 | - |
1, Olet jest używany głównie w przypadkach, gdy wymagane jest połączenie zgrzewane doczołowo.
2, Rura odgałęziona jest zwykle używana do rur odgałęzionych o średnicy większej niż 2 cale, co odpowiada całkowitemu wzmocnieniu głównej rury.
3, Zamiast tradycyjnych typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i wzmacniający odcinek rury.
4, Istnieje kilka zastosowań w projektowaniu układu, ale w bibliotece złączek PDMS znajdują się złączki Olet.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
