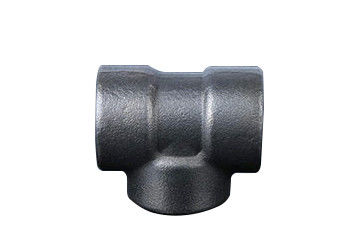

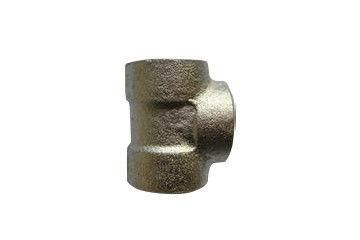

Przemysł chemiczny Trójnik do spawania ze stali węglowej ASTM Cs

Opis

Trójnik, znany również jako trójnik, służy głównie do zmiany kierunku przepływu cieczy i na odgałęzieniu głównego rurociągu. Końcówka dyszy równego trójnika ma ten sam rozmiar;główny rozmiar dyszy trójnika redukcyjnego jest taki sam, a rozmiar dyszy rury odgałęzionej jest mniejszy niż rozmiar rury głównej.Są dwa sposoby wykonania trójnika: wybrzuszenie hydrauliczne i prasowanie na gorąco.Trójnik do spawania gniazd jest rodzajem złączki do rur wysokociśnieniowych, która jest formowana głównie przez kucie półfabrykatu z okrągłej stali lub wlewka, a następnie obrabiana za pomocą tokarki. Seria rur kielichowych obejmuje trzy rodzaje połączeń: złącze do spawania kielichowego (SW), złącze do spawania doczołowego (BW) i złącze gwintowane (TR).Standardowe złączki rurowe z kielichem ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / t3410-96, gd2000 , GD87, 40t025-2005 itp.

Trójnik do spawania kielichowego to część łącząca rurę z rurą, która odgrywa ważną rolę w łączeniu i użytkowaniu złączek rurowych. Zgodnie z metodą połączenia można go podzielić na trójnik kielichowy, trójnik gwintowany, trójnik kołnierzowy i trójnik do spawania.Wykonany jest z tego samego materiału co rura.

Specyfikacja

Standard: ASME B16.11, MSS SP-83, GB / T 14383-2008 itp.

Materiał: stal węglowa

Zakres średnic: DN 6-100

Zakres ciśnienia: 3000,6000,900LB

Obróbka powierzchni: anty-olej;anty-malowanie

Karta danych technicznych

Różnica

1, spawanie w gniazdach ma na celu przedłużenie rury do korpusu zaworu w celu spawania, najczęściej używane do spawania rur ze stali węglowej i rur ze stali nierdzewnej poniżej 2 cali.

2, zgrzewanie doczołowe polega na wykorzystaniu ciepła rezystancyjnego do spawania dwóch elementów wzdłuż całej powierzchni czołowej w tym samym czasie, co jest szeroko stosowane w spawaniu przedmiotów obrabianych.

3, spoina gniazdowa tworzy spoinę pachwinową, spoinę czołową tworzy spoinę czołową.Zgrzewanie doczołowe jest lepsze niż zgrzewanie gniazdowe pod względem wytrzymałości i naprężenia, dlatego zgrzewanie doczołowe powinno być stosowane w warunkach wysokiego ciśnienia i złym polu.

4, spawanie kielichowe jest zwykle stosowane do małych średnic rur mniejszych lub równych Dn40, takich jak zawory i rury o małej średnicy, złączki rurowe i spawanie rur, co jest bardziej ekonomiczne.Zgrzewanie doczołowe jest zwykle stosowane w przypadku tych powyżej Dn40.

5, Większość niższego kalibru i mniejszego ciśnienia to spawanie gniazdowe, podczas gdy te o wyższym ciśnieniu to zgrzewanie doczołowe.

6, I 100% test wykrywania wad należy przeprowadzić dla zgrzewania doczołowego, aby zapewnić brak wycieków.

7, spawanie w gniazdach wymaga różnicy średnicy, aby wstawić spawanie, spawanie doczołowe nie jest wymagane.

8, Wymóg zgrzewania doczołowego jest na ogół wyższy niż w przypadku spawania gniazdowego, a jakość jest dobra po spawaniu, więc metoda wykrywania jest stosunkowo surowa.

9, zgrzewanie doczołowe podlega kontroli radiograficznej, a zgrzewanie mufowe - magnetyczno-proszkową lub penetracyjną.

Podanie

1, trójnik do spawania gniazd ze stali węglowej jest szeroko stosowany w budowie i konserwacji petrochemii, ropy i gazu, gazu skroplonego, nawozów chemicznych, elektrowni, energii jądrowej, przemysłu stoczniowego, produkcji papieru, higieny żywności, budownictwa miejskiego i innych gałęzi przemysłu.

2, W przemyśle ciśnienie tego rodzaju złączek rurowych jest wyższe i może osiągnąć 600 kg.W życiu ciśnienie rur wodnych jest niższe, zwykle 16 kg.

Pakiet

za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane

Czas dostawy

Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
