Szczegóły Produktu:
|
| Nazwa produktu:: | Olet z żeliwa ciągliwego | Rozmiar:: | Pełny rozmiar |
|---|---|---|---|
| Standard:: | GB / ANSI / JIS / DIN | Korzyść:: | Odporność na wysokie ciśnienie |
| Standard wykonawczy ：: | MSS SP-97 、 GB / T19326 | Podanie:: | Wysoka temperatura, wysokie ciśnienie |
| Podkreślić: | Olet z żeliwa ciągliwego,złączki rurowe z polipropylenu |
||

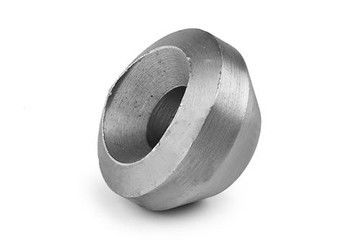

Żeliwo ciągliwe Olet jest również nazywane łącznikiem rur siodłowych.Służy głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych.Zamiast trójnika redukcyjnego, płyty wzmacniającej, wzmacniającej odcinek rury i innych typów połączeń odgałęzień.Model użytkowy ma zalety takie jak bezpieczeństwo, niezawodność, redukcja kosztów, prosta konstrukcja, poprawa przepływu medium, standaryzacja serii, wygodny projekt i dobór itp.
Szczególnie w rurach wysokociśnieniowych, wysokotemperaturowych, o dużej średnicy i grubych ściankach, jest szeroko stosowany, zastępując tradycyjną metodę łączenia odgałęzień.Główny korpus Oleta z żeliwa ciągliwego jest wykonany z wysokiej jakości odkuwek, materiał jest taki sam jak materiał rury, a gniazdo Olet i główna rura są spawane.Istnieją trzy rodzaje połączeń z Oletem lub innymi rurami, przyrządami i zaworami: połączenie zgrzewane doczołowo, połączenie zgrzewane kielichowo i połączenie gwintowane.
Standard: GB / ANSI / JIS / DIN
Zaleta: odporność na wysokie ciśnienie
Standard wykonawczy: MSS SP-97, GB / T19326
Zestaw Olet z żeliwa ciągliwego jest produktem odlewniczym z żeliwa ciągliwego.Jeśli zostanie uderzony siłą zewnętrzną, jeśli na jego powierzchni pojawi się wgniecenie lub niewielka ilość odkształcenia nie pęknie, jego właściwości materiałowe są dopuszczalne.Patrząc na długość wewnętrznego gwintu Olet z żeliwa ciągliwego, długość gwintu ogólnie podrobionych i gorszych produktów jest zawsze bardzo krótka.
W zależności od stopnia cynkowania, cynkowanie określone w GB / t3287-2000 odnosi się do cynkowania ogniowego o dobrej odporności na korozję.Proces technologiczny polega na cynkowaniu ogniowym nici przed obróbką, a następnie obróbce nici tak, aby na powierzchni nici nie było warstwy cynku.
Arkusz danych technicznych łączników rurowych z żeliwa ciągliwego z polipropylenu, jak poniżej:
| Średnica nominalna | Nominalna średnica odpowiedniej rury głównej | L | mi | ||||||
| mm | w | mm | w | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27,0 | 27,0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54,0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1 / 2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69.9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103.2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100,0 | - | 357,2 | 350,9 | - |
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i spełnić datę wysyłki.
