Szczegóły Produktu:
|
| Nazwa produktu: | Krzyż ze stali węglowej | Materiał: | Stal węglowa |
|---|---|---|---|
| Standard: | GB / ANSI / JIS / DIN | Połączenie: | spawać |
| rozmiar: | 1/2 "-48" (DN15-DN1200) | Podanie: | Połącz rury |
| High Light: | Złączki doczołowe ze stali węglowej krzyżowej,złączki doczołowe ze stali węglowej DN1200,złączki doczołowe ze stali węglowej 48 " |
||

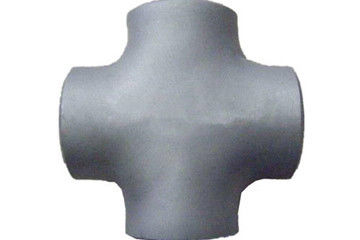

Krzyż zgrzewany doczołowo to rodzaj stalowych łączników rurowych formowanych przez prasowanie na gorąco lub kucie.Jego forma połączenia polega na bezpośrednim zespawaniu krzyża z rurą stalową.Głównymi standardami produkcyjnymi dla krzyżaków spawanych doczołowo są GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, Sy / t0510.
Krzyżak zgrzewany doczołowo można podzielić na równą średnicę i średnicę zmniejszającą.Końcówka dyszy o równej średnicy ma ten sam rozmiar;średnica rury łączącej główną rurę redukcyjną jest taka sama, natomiast średnica dyszy rury odgałęzionej jest mniejsza niż rury głównej.
Krzyżak zgrzewany doczołowo to rodzaj łącznika rurowego używanego na odgałęzieniu rury.W przypadku rur bez szwu spawanych doczołowo krzyżowo, istnieją dwa powszechnie stosowane procesy: wybrzuszanie hydrauliczne i prasowanie na gorąco.
Standard: GB / ANSI / JIS / DIN
Rozmiar: 1/2 "-48" (DN15-DN1200)
Zastosowanie: Connect Pipes
Ze względu na zastosowanie krzyżowych zgrzewanych na gorąco spoin, zmniejsza się tonaż wyposażenia wymaganego do formowania materiału.Krzyżak do zgrzewania doczołowego na gorąco ma szerokie możliwości dostosowania do materiałów, co jest odpowiednie dla stali niskowęglowej i innych materiałów;Ten proces formowania jest zwykle stosowany zwłaszcza w przypadku rur o dużej średnicy i grubych ściankach.
1. Stal węglowa, staliwo, stal stopowa, stal nierdzewna, miedź, stop aluminium, plastik, ługowanie argonu, PPC itp.
2. W zależności od metody produkcji można ją podzielić na przeciskanie, prasowanie, kucie, odlewanie itp.
3. Zgodnie ze standardem produkcyjnym można go podzielić na normę krajową, standard elektryczny, standard wody, standard amerykański, standard niemiecki, standard japoński, standard rosyjski itp.
Złączki doczołowe ze stali węglowej Krzyżak ze stali węglowej karta techniczna, jak poniżej:
| Średnica nominalna | Średnica zewnętrzna | Od środka do końca | |||||
| D1 | D2 | ||||||
| DN | NPS | Seria A | Seria B. | Seria A | Seria B. | do | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1,1 / 4x1,1 / 4x1,1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1,1 / 4x1,1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1,1 / 4x1,1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1,1 / 4x1,1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1,1 / 2x1,1 / 2x1,1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1,1 / 2x1,1 / 2x1,1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1,1 / 2x1,1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1,1 / 2x1,1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1,1 / 2x1,1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1,1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1,1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 25 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
