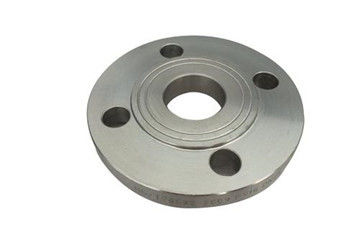

Szczegóły Produktu:
|
| Nazwa produktu: | Kołnierz do spawania gniazd | Materiał: | Stal węglowa |
|---|---|---|---|
| Połączenie: | spawalniczy | Standard: | DIN, ANSI, ASTM, JIS, GB |
| rozmiar: | Dostosowany rozmiar | Podanie: | Ropa naftowa |
| Podkreślić: | Kołnierz spawalniczy ASME,kołnierz spawalniczy 40mpa,kołnierz spawalniczy DN1000 |
||
Podstawowy kształt kołnierza do wspawania z gniazdem jest taki sam jak w przypadku kołnierza do spawania płaskiego z szyjką.Kielich jest otwierany w wewnętrznym otworze kołnierza, a rura jest wkładana do kielicha i przyspawana.Przyspawaj pierścień spawalniczy z tyłu kołnierza.Szczelina między kołnierzem kielicha a rowkiem jest łatwa do skorodowania.Jeśli jest przyspawany od wewnątrz, można uniknąć korozji.
Wytrzymałość zmęczeniowa kołnierza do spawania z gniazdem jest o 5% wyższa niż w przypadku kołnierza do spawania płaskiego, a wytrzymałość statyczna jest taka sama.W przypadku zastosowania tego kołnierza kielichowego jego średnica wewnętrzna musi odpowiadać średnicy wewnętrznej rury.Kołnierze kielichowe nadają się tylko do rur o średnicy nominalnej 50 lub mniejszej.
Zakres zastosowania kołnierza do spawania kielichowego: kocioł, zbiornik ciśnieniowy, przemysł naftowy, chemiczny, stoczniowy, farmaceutyczny, metalurgiczny, maszynowy i tłoczący.Zwykle jest stosowany w rurociągach o PN ≤ 10,0 MPa i DN ≤ 50.
OD: DN = 10-1000, PN = 6,0-40mpa.
Materiał: 304, 304L, 316, 316L, 904L, 2520 itd.
Normy: DIN, JIS, GB, ASTM / ASME.
Kołnierz do spawania z gniazdem projektuje korpus kołnierza i gniazdo jako całą konstrukcję, co pozwala uniknąć przecieków spowodowanych brakiem wyrównania złącza spawanego podczas spawania.Ma zalety prostej konstrukcji, wygodnego użytkowania i dobrych właściwości uszczelniających.Metody obróbki rdzy kołnierza do spawania kielichowego są następujące:
1. Wyczyść ściereczką ścierną i szczotką drucianą.
2. Usuń dużą powierzchnię rdzy ostrzem ze stali wolframowej.
3. Za pomocą pilnika usuń żużel spawalniczy oraz inne występy i zadziory.
4. Za pomocą skrobaczki i szczotki drucianej usuń korozję z krawędzi i narożników.
5. Wyczyść czystą szmatką lub zamocz szmatkę w rozpuszczalniku do czyszczenia i na czas nałóż podkład.
Kołnierze ze stali węglowej Kołnierz do wspawania z gniazdem karta techniczna, jak poniżej:
| cal | Średnica nominalna | 10 kg = l.0MPa | ||||
| Średnica zewnętrzna | Odległość otworu na śrubę | Średnica śruby | Numer otworu na śrubę | Grubość kołnierza | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni dla małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
