Szczegóły Produktu:
|
| Nazwa produktu: | Kołnierz do zgrzewania doczołowego | Materiał: | Stal węglowa |
|---|---|---|---|
| Połączenie: | spawalniczy | Standard: | GB / ANSI / JIS / DIN |
| uszczelka: | Standardowe pakowanie | Stosowanie: | Transportuj wodny olej gazowy |
| Podkreślić: | Kołnierz do spawania doczołowego 2,5 MPa,kołnierz do spawania doczołowego DN65 |
||

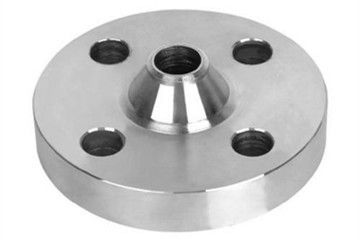

Kołnierz do spawania doczołowego, znany również jako kołnierz z wysoką szyjką, jest rodzajem łącznika rurowego, który odnosi się do kołnierza z przejściem szyjki i rury oraz połączenia zgrzewania doczołowego z rurą.Kołnierz do spawania doczołowego nie jest łatwy do odkształcenia, dobrze uszczelniony i szeroko stosowany.Nadaje się do rurociągów o dużych wahaniach ciśnienia lub temperatury lub wysokiej temperaturze, wysokim ciśnieniu i niskiej temperaturze.Cena jest stosunkowo tania, a ciśnienie nominalne nie przekracza 2,5 MPa;Służy również do transportu drogich, łatwopalnych i wybuchowych mediów.Ciśnienie nominalne wynosi około pn16mpa.
Standard: GB / ANSI / JIS / DIN
Połączenie: spawanie
Użycie: Przenośnik wodny olej gazowy
Kolejność montażu kołnierza do zgrzewania doczołowego:
1. Przed przystąpieniem do łączenia kołnierza zgrzewanego doczołowo należy uporządkować wewnętrzną i zewnętrzną stronę łączonych kształtek rurowych ze stali nierdzewnej.
2. Płyty kołnierzowe z pierścieniem rowkowym są odpowiednio instalowane na łączonych rurach.
3. Włożyć gumowy pierścień uszczelniający w kształcie litery O i pierścień uszczelniający ze stali nierdzewnej zainstalowane po obu stronach w płycie kołnierzowej z pierścieniem rowkowym.Wewnętrzna średnica pierścienia uszczelniającego jest taka sama, jak średnica rury.
4. Następnie połącz otwory kołnierza śrubami i symetrycznie dokręć zespół śrub.
5. Podczas dokręcania kołnierza zgrzewanego doczołowo należy zwrócić uwagę, aby uszczelnienie każdego złącza osiągnęło wymagane parametry.
Kołnierze ze stali węglowej Kołnierz spawany doczołowo karta techniczna, jak poniżej:
| Średnica nominalna | 16kg = l.6MPa | ||||
| Średnica zewnętrzna | Odległość otworu na śrubę | Średnica śruby | Numer otworu na śrubę | Grubość kołnierza | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
za.B. Pakiet plastikowych toreb bąbelkowych b. Opakowanie woreczków kubkowych c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 35 dni dla małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
