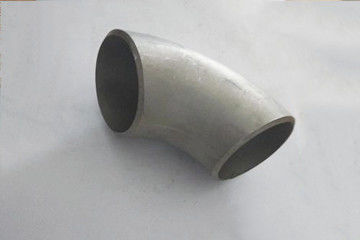

Szczegóły Produktu:
|
| Nazwa produktu: | Spawany łokieć | Materiał: | Stal węglowa |
|---|---|---|---|
| rozmiar: | 1/2 '' - 72 ', 1/2 "-4 8" | Połączenie: | spawalniczy |
| Podanie: | Połącz rury | Standard: | DIN, JIS, ANSI, ASME, GB |
| Podkreślić: | Kolanko doczołowe DIN,rury Złączki doczołowe ze stali węglowej,Złączki doczołowe ze stali węglowej DN50 |
||
Kolano spawalnicze po obróbce należy kształtować na gorąco.Ponieważ niektóre łokcie zostaną skręcone, jeśli nie będą odpowiednio obsługiwane, co jest niedozwolone.Ponadto, po wciśnięciu głowicy, zewnętrzna średnica przedniego końca jest na ogół duża, co należy uformować za pomocą matrycy kształtującej.
Matryca do kształtowania łokcia spawalniczego jest w rzeczywistości prasą, powinien być zestaw matryc, dwa półkola, jeden w górę i jeden w dół.Średnica zewnętrzna po ukształtowaniu odpowiada wymaganiom wymiarowym gotowego wyrobu.Grubość ścianki jest kontrolowana zgodnie z grubością ścianki materiału.Tolerancja grubości ścianki kolanka i rury jest taka sama i wynosi ± 12,5%.Podczas pchania grubość ścianki nie powinna zmieniać się w normalnych warunkach, ale jeśli ściana zostanie zmniejszona z powodu narzędzi, należy dodać trochę naddatku do grubości ściany podczas ogólnego podnoszenia.Na przykład, gdy kolano ma grubość ścianki 8,18 mm, rura o średnicy około 8,5 mm jest zwykle podnoszona, aby zapobiec nadmiernej tolerancji z powodu miejscowego zmniejszenia grubości podczas pchania.
Złączki rurowe ze stali węglowej Spawane kolano karta techniczna, jak poniżej:
| DN | Średnica zewnętrzna | Wymiary od środka do końca | |
| Serie | Seria B. | Długi promień | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76, 1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114,3 | 108 | 63 |
| 125 | 139,7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355,6 | 377 | 221 |
| 400 | 406,4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
Rozmiar: 1/2 '' - 72 ', 1/2 "-4 8"
Standard: DIN, JIS, ANSI, ASME, GB
Zastosowanie: Connect Pipes
Kolano spawane, po uformowaniu średnica zewnętrzna i grubość ścianki kolanka spełniają wymagania.Następnie wykonywany jest proces wykończeniowy.Po śrutowaniu usuwa się zgorzelinę tlenkową na wewnętrznej i zewnętrznej powierzchni kolanka, a oba końce są fazowane, aby ułatwić spawanie.Po inspekcji, napisaniu, malowaniu, pakowaniu i innych procesach może opuścić fabrykę.
za.B. Opakowanie z plastikową torebką bąbelkową b. Pakiet woreczków kubkowych c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 25 dni w przypadku małej ilości, a jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
