Szczegóły Produktu:
|
| Materiał: | Stal nierdzewna | połączenie: | Spawalniczy |
|---|---|---|---|
| Standard: | DIN, ANSI, ASTM, GB | Rozmiar: | 1/8"~2",1/2'~6' |
| Podanie: | Chemiczny, Budowlany | Uszczelka: | Karton / drewniane pudełko / pudełko z drewna poli; |
| Podkreślić: | Kołnierz spawalny DN10,kołnierz spawalny ASTM B381,kołnierz spawalny 2500LBS |
||

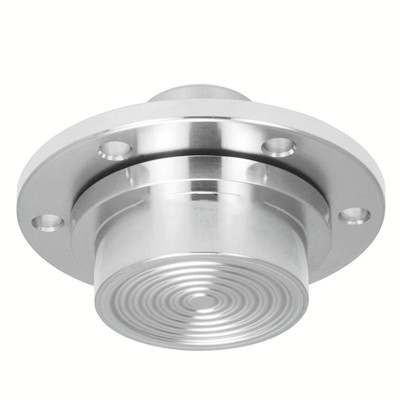

Stal nierdzewnaPJ-SEkołnierz ma na celu zaoszczędzenie materiałów.Jego struktura podzielona jest na dwie części.Jeden koniec rury jest połączony z rurą, a drugi koniec jest wykonany w pierścień do zgrzewania doczołowego.Płyta kołnierzowa wykonana jest z materiału niskogatunkowego, natomiast część rurowa z tego samego materiału co rura.
Rozmiar: od 1/2 "do 48"
Klasa: 304/304L/316/316L
Klasa ciśnienia: 150-2500LBS
Standard: ASME B16.5, ASTM A182
ASTM B381 DN10-DN600 ASTM16.5 klasa 150 Kołnierz ze stali nierdzewnej PJ-SE arkusz danych technicznych jak poniżej:
| Rozmiar nominalny | Rozmiar połączenia | Grubość kołnierza | Wymiar powierzchni uszczelniającej | grubość podszewki | |||||
| Średnica zewnętrzna kołnierza | Średnica koła środkowego | Średnica otworu na śrubę | Liczba otworów na śruby | D | dl | Wypukła powierzchnia | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
Stal nierdzewnaPJ-SEkołnierz może zaoszczędzić koszty.Gdy materiał rury jest wyjątkowy, a cena droga, koszt spawania kołnierzy z tego samego materiału jest wysoki.Jest wygodny w budowie i może zaoszczędzić niedogodności związanych z odpowiednimi otworami na śruby kołnierza podczas łączenia.
Stal nierdzewnaPJ-SEkołnierz jest szeroko stosowany w dziedzinach inżynierii rurociągów, takich jak ogrzewanie, ogrzewanie, transport wody, przemysł chemiczny, gaz ziemny, ciepło, oczyszczanie ścieków, źródło wody, most, konstrukcja stalowa, transport wody morskiej i palowanie.
