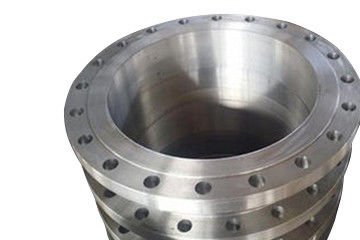

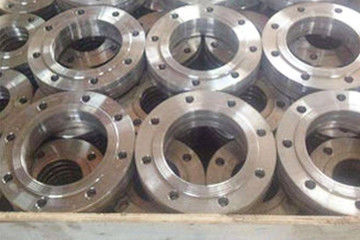

Spawanie kołnierzy rur ze stali węglowej

Opis

Kołnierz do spawania z gniazdem odnosi się do kołnierza przyspawanego na końcu rury i na zewnątrz, gdy koniec rury jest włożony do drabiny z pierścieniem kołnierzowym. Istnieją dwa rodzaje z szyją i bez.Kołnierz z szyjką ma dobrą sztywność, małe odkształcenia spawalnicze i dobre uszczelnienie.

Może być stosowany w sytuacji przy ciśnieniu 1,0 ~ 10,0 MPa. Kołnierz B do zbiornika jest również kołnierzem do wspawania z gniazdem, który jest używany w przypadku wysokich wymagań dotyczących uszczelnienia.Podczas projektowania kołnierz do wspawania można sprawdzić jako kołnierz integralny.

Zgrzewanie kielicha ma na celu przedłużenie rury do korpusu zaworu w celu przyspawania.Po uformowaniu jest podobny do połączenia z gwintem wewnętrznym.Ogólnie rzecz biorąc, jest więcej rur ze stali węglowej i rur ze stali nierdzewnej poniżej 2 "ze spawaniem kielichowym.Zgrzewanie doczołowe jest również stosowane w przypadku rur ze stali nierdzewnej poniżej 2 cali, takich jak kołnierzowe kołnierze tulei przesuwnej; zgrzewanie doczołowe jest zasadniczo stosowane do rur tytanowych, stali dwufazowej, stopów na bazie niklu itp.

Breif wprowadzenie

1. Spawanie gniazd tworzy spoinę pachwinową, a spawanie doczołowe tworzy spoinę czołową.

2. Połączenie doczołowe jest lepsze od złącza kielichowego ze względu na wytrzymałość i stan naprężenia złącza spawanego, dlatego złącze doczołowe należy stosować w sytuacji wysokiego ciśnienia i złego stanu technicznego.

3. Zgrzewanie kielichowe jest zwykle stosowane w przypadku rur o małej średnicy mniejszej lub równej Dn40, co jest bardziej ekonomiczne.

4. Zgrzewanie doczołowe jest zwykle stosowane w przypadku Dn40 i wyższych.Forma połączenia zgrzewania gniazdowego jest stosowana głównie do spawania małych średnic 5.Ogólnie rzecz biorąc, grubość ścianki rury o małej średnicy jest cienka, łatwa do rozłożenia i ablacji, a zgrzewanie doczołowe jest trudne, dlatego bardziej nadaje się do spawania kielichowego.

6. Dodatkowo spawanie mufowe pełni funkcję zbrojenia, dlatego często stosuje się je pod wysokim ciśnieniem.

Charakterystyczny

1. Podstawowy kształt kołnierza kielichowego jest taki sam jak kołnierza z szyjką do spawania płaskiego.

2. Na wewnętrznym otworze kołnierza znajduje się odcinek kielicha, rura jest włożona do kielicha i przyspawana, a na tylnej stronie kołnierza przyspawany jest okrąg spoiny.

3. Ponieważ między kołnierzem kielicha a krawędzią rury istnieje szczelina, łatwo jest spowodować korozję.

4. Jeśli wewnątrz zostanie przyspawana inna spoina, można uniknąć tej korozji.

5. Wytrzymałość zmęczeniowa kołnierza mufowego spawanego z obu stron jest o 5% większa niż kołnierza płaskiego, a wytrzymałość statyczna jest taka sama.

6. W przypadku zastosowania tego rodzaju kołnierza kielichowego jego średnica wewnętrzna powinna być taka sama, jak średnica rury.Kołnierz kielichowy ma zastosowanie tylko do rur o średnicy nominalnej mniejszej niż 150.

Specyfikacja

1, typ powierzchni uszczelniającej: RF, MFM, TG, RJ

2, materiał: stal węglowa: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1 / Cl2, LF3 CL1 / Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;

3, stal nierdzewna: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, stal stopowa: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, st45.8 / Ⅲ;

5, Norma produkcyjna: ANSI B16.5, HG20619-1997, GB / T9117.1-2000 — GB / T9117.4-200, HG20597-1997.

6, tryb połączenia: nakrętka kołnierzowa, połączenie śrubowe.

7, proces produkcyjny: profesjonalne kucie ogólne, produkcja kucia itp.

8, tryb przetwarzania: precyzyjne toczenie tokarki CNC, ogólne wykończenie tokarki, spawanie łukiem argonowym i inne przetwarzanie.

9, zakres zastosowania: kocioł i zbiornik ciśnieniowy, ropa naftowa, przemysł chemiczny, przemysł stoczniowy, przemysł farmaceutyczny, metalurgia, maszyny, kolanko tłoczące, przemysł spożywczy itp.

Zaleta iNiekorzyść

1, nie ma problemu z fazowaniem;nie ma problemu z połączeniem doczołowym i złą krawędzią;pozycję spawania można dostosować do spawania płaskiego.

2, Po pierwsze, stan naprężenia po spawaniu nie jest dobry i łatwo jest mieć niepełne spawanie, aw systemie rur jest szczelina.

3, spawanie w gniazdach nie jest odpowiednie dla systemu rur używanego do medium wrażliwego na korozję pęknięć i systemu rur o wysokich wymaganiach czyszczenia.

4, Co więcej, grubość ścianki rurociągu o bardzo wysokim ciśnieniu, nawet rurociągu o małej średnicy, jest również bardzo duża, a zgrzewanie doczołowe można zastosować, aby w jak największym stopniu uniknąć spawania gniazdowego.

Podanie

Kocioł i zbiornik ciśnieniowy, ropa naftowa, przemysł chemiczny, przemysł stoczniowy, farmacja, metalurgia, maszyny, kolanko tłoczące, żywność i inne branże.

Pakiet

za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane

Czas dostawy

Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i spełnić datę wysyłki.
