Szczegóły Produktu:
|

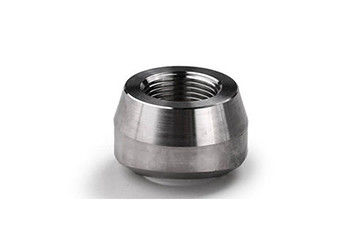

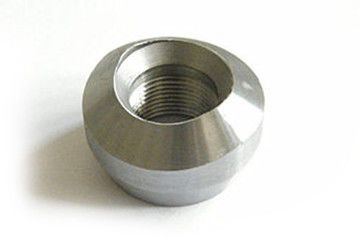

| Nazwa produktu:: | gwintowany Olet ze stali nierdzewnej | Nacisk:: | 3000 # 、 6000 # |
|---|---|---|---|
| Korzyść:: | Odporność na wysoką temperaturę, duża średnica | Materiał:: | 304、304L 、 316、316L |
| uszczelka: | Drewniana skrzynka | Stosowanie: | Rura stalowa, olej gazowy woda |
| High Light: | SS304 Weldolet ze stali nierdzewnej,złączki gwintowane 304 Ss |
||
Olet jest również nazywany uchwytem do rur, który jest rodzajem wysokociśnieniowej kształtki rurowej kutej. Ten rodzaj złączki łączy rurę główną i odgałęzioną.Zasadniczo główna rura jest duża, ale rura odgałęziona jest mała.Podczas montażu Oletu należy otworzyć otwór na rurze głównej, a następnie zgrzać odgałęzienie z rurą główną. Rurę odgałęzienia można połączyć z rurą główną za pomocą zgrzewania doczołowego, zgrzewania kielichowego, gwintowania i innymi sposobami.W ten sposób nie ma konieczności stosowania trójników do łączenia odgałęzień w dużych rurach, co może obniżyć koszty i ułatwić budowę.Olet jest również nazywany złączem siodłowo-siodłowym. Stosowany jest głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych zamiast typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i sekcja rury wzmacniającej.
1, Olet ma wyjątkowe zalety w zakresie bezpieczeństwa i niezawodności, redukcji kosztów, prostej konstrukcji, poprawy kanału przepływu średniego, standaryzacji serii oraz wygodnego projektowania i wyboru.
2, Olet jest szeroko stosowany w rurociągach wysokociśnieniowych, wysokotemperaturowych, o dużej średnicy i grubych ściankach, co zastępuje tradycyjną metodę łączenia rur odgałęźnych.
3, gwintowany Olet ze stali nierdzewnej jest rodzajem rury odgałęzionej, która jest rodzajem rury wzmacniającej stosowanej w połączeniu rur odgałęzionych w ostatnich latach.
4, gwintowany Olet ma gwint wewnątrz łącznika rurowego, który jest rodzajem łącznika rurowego wysokociśnieniowego utworzonego przez formowanie i kucie półfabrykatu z okrągłego stalowego lub stalowego wlewka, a następnie obróbkę i formowanie za pomocą tokarki.
Dane techniczne złączek rurowych ze stali nierdzewnej SS304 T gwintowane
| Średnica nominalna rury głównej | Nominalna średnica rury odgałęzionej | Ocena ciśnienia | ||||||||||||
| L | D1 / min | D2 / rnin | mi | d3 | J / min | |||||||||
| DN | NPS | DN | NPS | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |
| 8 ^ 900 | 1/4 ~ 36 | 6 | 1/8 | 19 | - | 27 | 一 | 22 | - | 15.9 | - | 6.1 | 一 | 6.4 |
| 10 ^ 900 | 3/8 ~ 36 | 8 | 1/4 | 19 | 一 | 27 | 一 | 22 | 一 | 15.9 | 一 | 8.5 | 一 | 8.1 |
| 15 ^ 900 | 1/2 ~ 36 | 10 | 3/8 | 21 | - | 30 | - | 25 | - | 19.1 | - | 11.8 | - | 9.1 |
| 20 ^ 900 | 3/4 ~ 36 | 15 | 1/2 | 25 | 32 | 38 | 45 | 33 | 42 | 23.8 | 19.1 | 15 | 11 | 10.9 |
| 25 ^ 900 | 1 ~ 36 | 20 | 3/4 | 27 | 37 | 47 | 52 | 39 | 48 | 30.2 | 25.4 | 20.2 | 14.8 | 12.7 |
| 32 ^ 900 | 5/4 ~ 36 | 25 | 1 | 33 | 40 | 56 | 63 | 48 | 58 | 36.5 | 33.3 | 25.9 | 19.9 | 14.7 |
| 40 ^ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 33 | 41 | 66 | 72 | 58 | 67 | 44.5 | 38.1 | 34.3 | 28.7 | 17 |
| 50 ^ 900 | 2 ~ 36 | 40 | 1. 1/2 | 35 | 43 | 75 | 83 | 64 | 77 | 50.8 | 49.2 | 40.1 | 33.2 | 17.8 |
| 65 ^ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 52 | 90 | 104 | 77 | 93 | 65.1 | 69.9 | 51.7 | 42.1 | 19 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 46 | - | 105 | - | 94 | - | 76.2 | - | 61.2 | - | 23.6 |
| 100 ^ 900 | 4 ~ 36 | 80 | 3 | 51 | - | 124 | - | 114 | - | 93,7 | - | 76.4 | - | 25.9 |
| 125 ^ 900 | 5 ~ 36 | 100 | 4 | 57 | 一 | 154 | 一 | 140 | 一 | 120,7 | 一 | 100,7 | 一 | 27.7 |
1, Olet i siodło służą do wzmocnienia, gdy główna rura jest połączona z rurą odgałęzioną.Rura główna jest zwykle używana do łączenia rury poniżej 2 cali.
2, Obręcz rurowa to połączenie między rurą a rurą, które może mieć tę samą średnicę rury lub różne specyfikacje.
3, jako łącznik rurowy łączący rurę, obręcz rurowa ma pojedyncze gniazdo i podwójne gniazdo;Olet to Dn40 i poniżej, głównie w postaci spawania kielichowego i połączenia gwintowanego.
4, Olet ma również gwintowaną rurę odgałęzioną, rurę odgałęzioną do spawania gniazdowego i rurę odgałęzioną do spawania doczołowego.Zarówno rura odgałęziona, jak i rura główna są spawane, ale tryb połączenia jest inny niż rura odgałęziona.
1, Istnieją dwie formy zbrojenia, główne wzmocnienie rury i wzmocnienie rury odgałęzionej.
2, gwintowany Olet ze stali nierdzewnej jest wzmocnieniem rury odgałęzionej.
3, W porównaniu z grubością oryginalnej rury, grubość rury odgałęzionej została zwiększona tak, aby uzyskać wzmocnienie.
4, Kluczem do stosowania gwintowanych Oletów ze stali nierdzewnej jest sprawdzenie wymagań i wyboru projektu każdej firmy, który jest niezależny od ciśnienia i grubości.
5, W większości przypadków służy do podłączenia reduktora.Rzadko stosuje się rury o jednakowej średnicy, a obróbka fizyczna jest również stosunkowo brzydka.
6, Ogólnie rzecz biorąc, Olet o dużej średnicy (więcej niż 1/2 głównej rury) jest połączony za pomocą standardowego trójnika.
7, Różnica średnicy między główną rurą a odgałęzieniem jest duża.Jeśli nie ma trójnika, używana jest rura odgałęziona.
8, Zewnętrzna średnica rury głównej i rury odgałęzionej powinna być zapewniona do pobrania gwintowanego Oletu, a grubość rury odgałęzionej i rury odgałęzionej powinna być zapewniona, jeśli to konieczne.
za.B. Opakowanie z plastikową torebką bąbelkową b. Pakiet woreczków kubkowych c. Paleta d.Dostosowane
Nasza fabryka łączników rurowych ze stali nierdzewnej SS304 z gwintem T gwintowanym ma wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i spełnić datę wysyłki.
