Szczegóły Produktu:
|
| Nazwa produktu:: | Olet z gwintem ze stali węglowej | Standard:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Korzyść:: | Bezpieczeństwo, niezawodność i redukcja kosztów | Podanie: | Wysoka temperatura, wysokie ciśnienie |
| uszczelka: | Drewniana skrzynia lub paleta | kolor: | Ocynkowany |
| High Light: | Forge gwintowane Olet,rury gwintowane Olet |
||
Olet jest stosowany głównie do kształtek rurowych zbrojeniowych w połączeniu rozgałęźnym. Korpus wykonany jest z wysokiej jakości odkuwek z tego samego materiału co rura, w tym ze stali węglowej, stopowej, nierdzewnej itp.Olet i rura główna są spawane.Istnieją trzy rodzaje połączeń z Oletem lub innymi rurami, przyrządami i zaworami: zgrzewanie doczołowe, zgrzewanie kielichowe i połączenie gwintowane.MSS sp-97, GB / t19326 i inne standardy są powszechnie używane do produkcji Olet. Głowica rozgałęziająca zapewnia odgałęzienie od rury o dużej średnicy do rury o małej średnicy.Rura, do której podłączona jest gałąź, nazywana jest rurą główną, a rura, do której podłączona jest gałąź, nazywa się Olet.Połączenia rozgałęźne mają takie parametry, jak rozmiar, typ, średnica otworu i ciśnienie znamionowe. Istnieją trzy stopnie ciśnienia zgrzewania doczołowego Olet: STD, XS i sch160.Podstawa Oleta jest taka sama jak w przypadku odgałęzienia do zgrzewania doczołowego, ale jego odgałęzienie przyjmuje połączenie zgrzewane gniazdem.
Standardowe: MSS sp-97, GB / t19326
Materiał: stal węglowa, stal stopowa, stal nierdzewna
Zakres średnic: DN 6-100
Zakres ciśnienia: 3000 × 6000 × 3
Grubość: XS i XXS
Długość: od 3,1 / 2 cala do 6,1 / 2 cala
Obróbka powierzchni: anty-olej;anty-malowanie
Rodzaj zakończenia: gniazdo lub gwint zewnętrzny
Inne: Olet ma dwie klasy ciśnienia 3000 × 6000 × 3. Odgałęzienie ukośne jest używane do odgałęzienia 45 °.Do połączenia z Oletem można zastosować zgrzewanie doczołowe, zgrzewanie kielichowe i połączenie gwintowane.Stoły rozgałęziające są używane do wykonywania połączeń odgałęźnych na kolankach o dużym promieniu lub kolankach o krótkim promieniu.Do połączenia kolanka Olet można zastosować zgrzewanie doczołowe, zgrzewanie kielichowe i połączenie gwintowane.Krótki Olet jest często używany do montażu zaworu i wydechu.Istnieją dwa stopnie grubości: XS i XXS.Długość krótkiego Oleta wynosi od 3,1 / 2 cala do 6,1 / 2 cala, a koniec to gniazdo lub gwint zewnętrzny.
| Średnica nominalna rury głównej | Nominalna średnica rury odgałęzionej | Ocena ciśnienia | ||||||||||||
| L | D1 / min | D2 / rnin | mi | d3 | J / min | |||||||||
| DN | NPS | DN | NPS | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |
| 8 ^ 900 | 1/4 ~ 36 | 6 | 1/8 | 19 | - | 27 | 一 | 22 | - | 15.9 | - | 6.1 | 一 | 6.4 |
| 10 ^ 900 | 3/8 ~ 36 | 8 | 1/4 | 19 | 一 | 27 | 一 | 22 | 一 | 15.9 | 一 | 8.5 | 一 | 8.1 |
| 15 ^ 900 | 1/2 ~ 36 | 10 | 3/8 | 21 | - | 30 | - | 25 | - | 19.1 | - | 11.8 | - | 9.1 |
| 20 ^ 900 | 3/4 ~ 36 | 15 | 1/2 | 25 | 32 | 38 | 45 | 33 | 42 | 23.8 | 19.1 | 15 | 11 | 10.9 |
| 25 ^ 900 | 1 ~ 36 | 20 | 3/4 | 27 | 37 | 47 | 52 | 39 | 48 | 30.2 | 25.4 | 20.2 | 14.8 | 12.7 |
| 32 ^ 900 | 5/4 ~ 36 | 25 | 1 | 33 | 40 | 56 | 63 | 48 | 58 | 36.5 | 33.3 | 25.9 | 19.9 | 14.7 |
| 40 ^ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 33 | 41 | 66 | 72 | 58 | 67 | 44.5 | 38.1 | 34.3 | 28.7 | 17 |
| 50 ^ 900 | 2 ~ 36 | 40 | 1. 1/2 | 35 | 43 | 75 | 83 | 64 | 77 | 50.8 | 49.2 | 40.1 | 33.2 | 17.8 |
| 65 ^ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 52 | 90 | 104 | 77 | 93 | 65.1 | 69.9 | 51.7 | 42.1 | 19 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 46 | - | 105 | - | 94 | - | 76.2 | - | 61.2 | - | 23.6 |
| 100 ^ 900 | 4 ~ 36 | 80 | 3 | 51 | - | 124 | - | 114 | - | 93,7 | - | 76.4 | - | 25.9 |
| 125 ^ 900 | 5 ~ 36 | 100 | 4 | 57 | 一 | 154 | 一 | 140 | 一 | 120,7 | 一 | 100,7 | 一 | 27.7 |

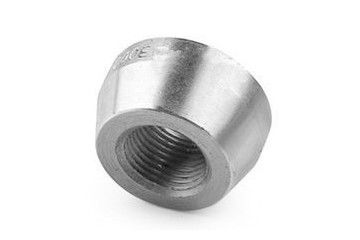

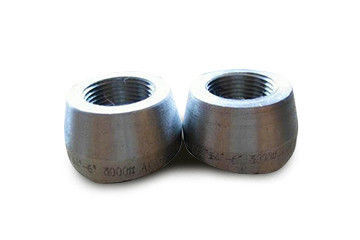

Podstawa gwintowanego Oleta jest taka sama jak Oleta do zgrzewania doczołowego, ale jego odgałęzienie przyjmuje połączenie gwintowane i nie wymaga spawania.Spawanie doczołowe Olet jest najpopularniejszym złączem odgałęzionym.Jego koniec jest ukosowany i połączony z prostą rurą za pomocą zgrzewania doczołowego, dlatego jest traktowany jako element rury zgrzewany doczołowo. Konstrukcja zgrzewania doczołowego Olet może zminimalizować koncentrację naprężeń i zapewnić ogólne wzmocnienie.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
