Szczegóły Produktu:
|
| Nazwa produktu:: | Zakrętka do spawania doczołowego ze stali nierdzewnej | Technika:: | Kute, castingowe |
|---|---|---|---|
| Standard:: | GB / ANSI / JIS / DIN | Uszczelka:: | drewniana skrzynka, torby |
| Średnica:: | DN15-DN1200 | Podanie:: | Ropa naftowa |

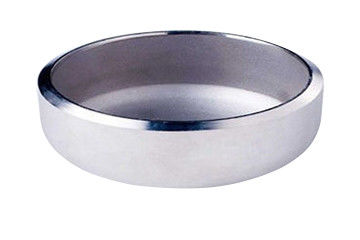

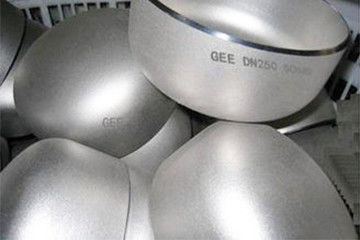

Nasadka rurowa, zwana również głowicą, korkiem, pokrywą, pokrywą rury i przegrodą, jest przyspawana na końcu rury lub zainstalowana na zewnętrznym gwincie końca rury, aby zakryć łączniki rurowe. Służy do zamykania rurociągu i pełni taką samą funkcję jak zaślepka do rur.Kształt zaślepki rury jest podobny do kształtu zaślepki, z tym wyjątkiem, że zaślepkę można zdjąć w celu uszczelnienia, natomiast zaślepki przyspawanej nie można zdjąć.
Nasadka rury zawiera wypukłą nasadkę rury, osłonę stożka, sekcję o zmiennej średnicy, płaską osłonę i kurczliwą konstrukcję wlotu.Kapelusz jest głównie wypukły, w tym czapeczka półkulista, czapka eliptyczna, czapka wypukła i czapka sferyczna.
Z punktu widzenia stresu półkulista nasadka nie jest dobra stopniowo, ale z powodu trudności produkcyjnych jest dobra stopniowo.Nasadka do rur ze stali nierdzewnej odnosi się do nasadki wykonanej ze stali nierdzewnej, w tym głównie: 304 304L 316 316L 321 2520310, 317 i innych materiałów.
Nakrętka do spawania doczołowego ze stali nierdzewnej z arkuszem danych do rur ze stali nierdzewnej
| Normalna średnica rury DN | Zewnętrzna średnica rowka D. | Długość a E | Długość b E1 | Ostateczna grubość ściany na długości E | |
| I seria | Seria II | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3.81 |
| 40 | 48.3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5.59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101,6 | - | 64 | 76 | 8.13 |
| 100 | 114,3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323,9 | 325 | 152 | 178 | 12.70 |
| 400 | 406,4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
1, średnica: dn15-dn1200
2, grubość ścianki: sch5-sch160
3, standard: ASME DIN JIS BS GB / T JB sh Hg.
4, w szczególności w tym: GB / t12459-2017, GB / t13401-2017, ASME b16.9, sh3408, sh3409, Hg / t21635, DL / t695, SY / t0510, din2617.
5, Pakowanie: skrzynka drewniana, karton.
6, Zastosowania: woda, napoje, piwo, żywność, produkty petrochemiczne, energia jądrowa, maszyny, sprzęt medyczny, nawozy chemiczne, budowa statków, obróbka wodoszczelna, rurociągi itp.
7, Proces produkcyjny: podawanie, wykrawanie, spawanie, szlifowanie, prasowanie bębnowe, wywijanie kołnierzy, prasowanie na gorąco, prasowanie na zimno, szlifowanie dokładne, przycinanie, wytrawianie, odbiór i dostawa.
8, Prawidłowy sposób wytwarzania procesu to: wykrawanie - montaż małej płyty w dużą płytę - formowanie - badania nieniszczące.Jeśli testowanie przed formowaniem jest złe, nie można zagwarantować, że zostanie zakwalifikowany po formowaniu.Innymi słowy, NDT odnosi się do końcowego NDT.
9, Odpowiednie medium: gaz, ciecz, para itp.
1. Zaślepka rury spawana doczołowo odnosi się do sposobu spawania, gdy jest używana.Podczas spawania kierunek spoiny może być tylko promieniowy i obwodowy.
W przyszłości wymóg ten może zostać anulowany w przypadku dużych spółek.Odległość łączenia powinna być większa niż 3 δ i nie mniejsza niż 100 mm (strefa wpływu ciepła spawania jest strefą dużych naprężeń, a skład chemiczny strefy ulegnie spaleniu.
3. Dlatego należy unikać obszarów o dużym naprężeniu, które są związane z grubością.Zgodnie z praktycznym doświadczeniem długość tłumienia naprężeń jest większa niż 3 δ i nie mniejsza niż 100 mm).Jednak sprzęt chłodniczy ma trudności ze spełnieniem tego wymagania.
4. W przypadku zaślepki rury ze stali nierdzewnej spawanej doczołowo, powstałej po wykonaniu spawania, spoina spawana powinna zostać poddana 100% badaniu promieniowemu lub ultradźwiękowemu, a poziom kwalifikacji jest taki sam jak w przypadku płaszcza urządzenia.
5. Poziom kontroli i proporcje gotowej, uformowanej spoiny są takie same jak w powłoce urządzenia.
6. Na przykład: jeśli powłoka sprzętu została przetestowana w 20%, III kwalifikuje się.Spoina czołowa i spoina końcowa są również kwalifikowane, a współczynnik połączenia spawanego wynosi 0,85.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka łączników rur ze stali nierdzewnej do spawania doczołowego ze stali nierdzewnej ma wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
