Szczegóły Produktu:
|
| Nazwa produktu:: | Olet ze stali nierdzewnej | Dane techniczne ：: | DN6 ~ DN600 |
|---|---|---|---|
| Technologia:: | Piłowanie i obróbka skrawaniem | Materiał:: | SS304,304L316,316L et |
| Kształt: | Nipolet, Latrolet, Elbolet | Technika: | zgrzewanie doczołowe, zgrzewanie gniazdowe i gwintowane |
| High Light: | Złączki do spawania ze stali nierdzewnej,złączki do spawania SS |
||

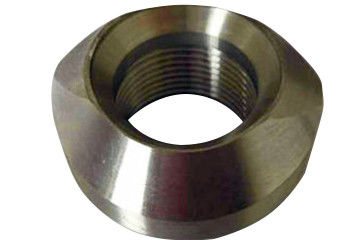

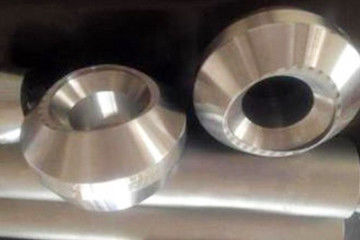

Olet jest również nazywany złączem rurowym typu Olet, siodło i siodło.Służy głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych zamiast typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i sekcja rury wzmacniającej.Olet ma wyjątkowe zalety w zakresie bezpieczeństwa, niezawodności, redukcji kosztów, prostej konstrukcji, poprawy kanału przepływu medium , standaryzacja serii oraz wygodny projekt i wybór.
Zwłaszcza w rurociągach wysokociśnieniowych, wysokotemperaturowych, dużych średnicach i grubościennych, które coraz częściej zastępują tradycyjną metodę łączenia Oleta. Korpus Oleta wykonany jest z wysokiej jakości odkuwek z tego samego materiału co rura, w tym stal węglowa, stal stopowa, stal nierdzewna itp.
Standardowe: MSS sp-97, GB / t19326Q / FG11i inne standardy.
Materiał: SS304,304L316,316L ITP
trzy rodzaje połączeń: połączenie do spawania doczołowego, połączenie do spawania kielichowego i połączenie gwintowane.
Rodzaj Oleta: Nipolet, Latrolet, Elbolet
|
Rodzaj |
Połączony typ |
||
|
Gniazdo GB19326 spawane |
GB 19326 Gwint rurowy |
GB 19326 Spawane doczołowo |
|
|
Standard |
SOL (MSS SP-97 Q.TG11) |
TOL (MSS SP-97 Q,FG12) |
WOL (MSS SP-97 Q / FG13) |
|
Nipolet |
SNL (Q.TG/14) |
TNL (Q.FG14,SHB-PO1) |
WNL (Q / FG14) |
|
(45 °) Latrolet |
SEL (Q.TG/15) |
TLL (Q / FGlx SHB-PO1) |
WLL (Q / FG15) |
|
(1 5D) Elbolet |
|
TEL (Q / FG1Q SHB-PO1) |
WEL (Q / FG16) |
Arkusz danych łączników rur ze stali nierdzewnej do spawania metalowego
| Średnica nominalna | Nominalna średnica odpowiedniej rury głównej | L | mi | ||||||
| mm | w | mm | w | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27,0 | 27,0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54,0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1 / 2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69.9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103.2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100,0 | - | 357,2 | 350,9 | - |
Podanie
1, Istnieją specjalne przepisy dotyczące materiałów rurociągowych przy projektowaniu odgałęzień rurociągów.
2, Główna rura ma jasne przepisy techniczne dla różnych typów Oletów, które nazywa się przepisami dotyczącymi gatunku materiału rurociągu.
3, Ogólnie rzecz biorąc, Olet o dużej średnicy (więcej niż 1/2 głównej rury) jest połączony standardowym trójnikiem, podczas gdy Olet o małej średnicy jest połączony przez zestaw Olet, który jest szeroko stosowany w innych krajach i ma odpowiednie standardy w Chinach.
4, stosuje się Olet o małej średnicy, co jest korzystne dla wymagań wytrzymałościowych i naprężeniowych.Rura jest produkowana zgodnie z normami, jest bezpieczna i niezawodna.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka łączników rurowych ze stali nierdzewnej Metal Olet ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
