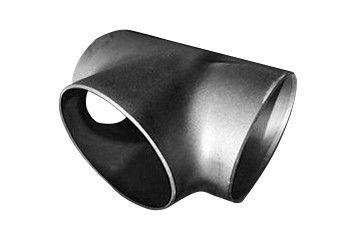

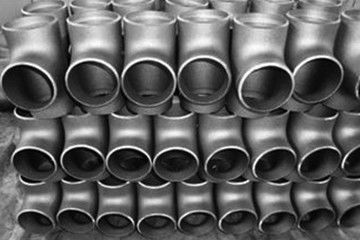

Zgrzewanie hydrauliczne DIN SS304 Zgrzewanie doczołowe Równy trójnik

Opis

  Trójnik znany również jako trójnik rurowy lub trójnik rurowy, trójniki itp. Używany głównie do zmiany kierunku przepływu płynu, stosowany w głównej rurze do rozgałęzienia. Można go podzielić na podstawie średnicy rury.Generalnie jest wykonany ze stali węglowej, staliwa, stali stopowej, stali nierdzewnej, miedzi, stopu aluminium, tworzywa sztucznego, argonu, PVC i innych materiałów.Trójnik jest rodzajem złączki chemicznej z trzema otworami, tj. Jednym wlotem i dwoma wylotami lub dwoma wlotami i jednym wylotem, z otworami w kształcie litery T i Y, o równej średnicy i otworach redukcyjnych, które są używane do zbiegu trzech identycznych lub różnych rur.Trójnik do spawania doczołowego ze stali nierdzewnej to kolanko ze stali nierdzewnej utworzone przez prasowanie na gorąco lub kucie.Jego forma połączenia to bezpośrednie zgrzewanie trójnika i rury ze stali nierdzewnej.

Specyfikacja

1. Główne standardy produkcyjne trójników do spawania doczołowego to ogólnie GB / T12459, GB / T13401, ASME b16.9, SH3408, SH3409, HG / T21635, HG / T21631, SY / T0510.

2. Trójnik o równej średnicy jest rodzajem trójnika do spawania doczołowego ze stali nierdzewnej.Istnieją ogólnie trójniki o równej średnicy i trójniki redukcyjne.

3. Został nazwany, ponieważ trzy końce można połączyć z rurą.

4. Obecnie do wytwarzania trójników z rurą bezszwową stosuje się powszechnie dwa rodzaje technologii, tj. Wybrzuszanie hydrauliczne i prasowanie na gorąco.

5. Hydrauliczne wybrzuszanie trójnika ze stali nierdzewnej jest procesem formowania rozszerzającej się rury odgałęzionej poprzez kompensację osiową materiału metalowego.

6. Proces polega na użyciu specjalnej prasy hydraulicznej do wtryskiwania cieczy do półfabrykatu rury o tej samej średnicy co trójnik i wyciskanie półfabrykatu rury przez dwa poziome cylindry boczne prasy hydraulicznej synchronicznie, objętość półwyrobu rury staje się mniejsza po wytłaczaniu, a ciśnienie cieczy w półfabrykacie probówki rośnie wraz ze zmniejszaniem się objętości półfabrykatu.

7. Gdy ciśnienie wymagane przez rozprężenie trójnika ze stali nierdzewnej zostanie osiągnięte, ciśnienie cieczy materiału metalowego w cylindrze bocznym i półfabrykacie rury jest Pod podwójnym działaniem siły, rura odgałęziona przepływa wzdłuż wewnętrznej wnęka matrycy i rozszerza się.

Charakterystyka

1. Proces wybrzuszania hydraulicznego trójnika ze stali nierdzewnej można formować w jednym czasie z wysoką wydajnością produkcji;Zwiększono grubość ścianki rury głównej i kołnierza trójnika ze stali nierdzewnej.

2. Ze względu na duży tonaż sprzętu wymaganego do procesu wybrzuszania hydraulicznego trójnika ze stali nierdzewnej, obecnie jest on używany głównie do produkcji trójników ze stali nierdzewnej o standardowej grubości ścianki mniejszej niż dn400 w Chinach.

3. Odpowiednie materiały formujące to stal niskowęglowa, stal niskostopowa i stal nierdzewna o stosunkowo niskiej tendencji do utwardzania na zimno, w tym niektóre materiały z metali nieżelaznych, takie jak miedź, aluminium, tytan itp.

4. Odkształcenie ekstruzyjne trójnika równikowego zgrzewanego doczołowo ze stali nierdzewnej należy do odkształcenia wydłużeniowego. Kiedy jest do pewnego stopnia duży, materiał będzie tworzył przewężenia na krawędzi otworu, a następnie pęknie.

5. Dlatego głównym problemem formowania przez wytłaczanie jest zapobieganie pękaniu krawędzi otworu, a ostateczny stopień odkształcenia jednorazowego wytłaczania jest ograniczony głównie przez wydłużenie stali nierdzewnej.

Karta danych technicznych:

Trójnik łączników rurowych zgrzewanie doczołowe równy trójnik z arkusza danych łączników rur ze stali nierdzewnej

Podanie

1, Trójnik o równej średnicy jest szeroko stosowany w budowie i konserwacji petrochemii, ropy i gazu, gazu skroplonego, nawozów, elektrowni, energii jądrowej, przemysłu stoczniowego, papierniczego, farmaceutycznego, higieny żywności, budownictwa miejskiego i innych gałęzi przemysłu.

2, W przemyśle ciśnienie tego rodzaju łączników rurowych jest wyższe, maksymalne ciśnienie może osiągnąć 600 kg, a ciśnienie rur wodnych w życiu jest niższe, zwykle 16 kg.

Pakiet

za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane

Czas dostawy

Nasze łączniki rurowe Tee zgrzewanie doczołowe równe trójniki ze stali nierdzewnej mają wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
