Szczegóły Produktu:
|
| Nazwa produktu:: | Olet do spawania doczołowego ze stali węglowej | Rozmiar:: | Pełny rozmiar |
|---|---|---|---|
| Standard:: | GB / ANSI / JIS / DIN | Standard wykonawczy ：: | MSS SP-97 、 GB19326 、 Q / FG13 |
| Rodzaj:: | Typ standardowy, typ krótkiej rury, typ ukośnicy | Efekt:: | Wymień trójnik redukcyjny |
| High Light: | Pipe Weldolet,Weldolet Pipe Armatura |
||

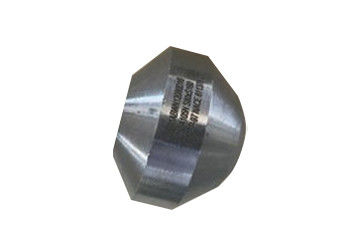

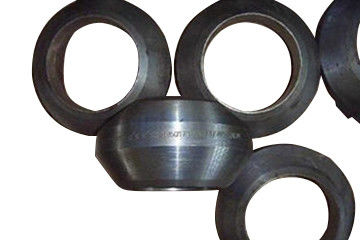

Carbon Weldolet jest również nazywany złączem rurowym odgałęzionym, złączem siodłowym i siodłowym.Stosowany jest głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych zamiast typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i sekcja rury wzmacniającej. Carbon Weldolet ma wyjątkowe zalety w zakresie bezpieczeństwa, niezawodności, redukcji kosztów, prostej konstrukcji, ulepszenia kanału przepływu średniego, standaryzacji serii oraz wygodnego projektowania i wyboru.
Zwłaszcza w rurociągach wysokociśnieniowych, wysokotemperaturowych, o dużej średnicy i grubych ściankach, które coraz częściej zastępują tradycyjną metodę łączenia rur odgałęźnych.Korpus Weldoletu wykonany jest z wysokiej jakości odkuwek z tego samego materiału co rura, w tym ze stali węglowej, stopowej, nierdzewnej itp. Weldolet i rura główna są spawane i istnieją trzy rodzaje połączeń z rurami Olet lub innymi rurami (takimi jak krótka rura, wtyczka itp.), Przyrządem i zaworem: połączenie do spawania doczołowego, połączenie do spawania kielichowego i połączenie gwintowane.
Zgrzewanie doczołowe Weldolet jest rurą odgałęzioną, która w ostatnich latach jest szeroko stosowana w innych krajach.Zapewnia odgałęzienie od rury o dużej średnicy do rury o małej średnicy. Rura przyspawana do odgałęzienia nazywana jest rurą główną, a rura przyspawana do odgałęzienia nazywana jest rurą odgałęzioną.Połączenia rozgałęźne mają pełny rozmiar, typ, średnicę i ciśnienie znamionowe.Materiałem może być stal nierdzewna, stop chromowo-molibdenowy lub inne materiały stopowe.Zasada działania rury odgałęzionej do spawania doczołowego ze stali węglowej: złącze jest cięte bezpośrednio w rurze i uszczelniane przez zablokowanie przeciwnej strony gwintem.Nie wymaga spawania, gdy jest połączony z rurą stalową, co sprzyja ochronie przeciwpożarowej, przeciwwybuchowej i pracy na dużych wysokościach.I może wyeliminować błędy w sztuce spowodowane nieostrożnością spawalniczą.
Standardowe: MSS sp-97, GB / t19326
Materiał: stal węglowa
Zakres rozmiarów: DN 8-900
Zakres ciśnienia: 3000 × 6000 × 3
Grubość: STD, XS, SCH160
Obróbka powierzchni: anty-olej;anty-malowanie
| Wymiary Weldoletu Węglowego | ||||||||||||
| Średnica nominalna rury głównej | Nominalna średnica rury odgałęzionej | Klasa ciśnienia | ||||||||||
| L | Dl / niin | mi | ||||||||||
| DN | NPS | DN | NPS | STD | XS | SCH160 | STD | XS | SCH160 | STD | XS | SCH160 |
| 8 ~ 900 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 ~ 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 50 ~ 900 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93,7 | 93,7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101,6 | 101,6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120,7 | 120,7 | 98,4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141,3 | 141,3 | 122,2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169,9 | 169,9 | 146,1 |
| 250 ~ 900 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220,7 | 220,7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274,6 | 265,1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325,4 | 317,5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357,2 | 350,9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403,2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458,8 | 455,6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508,8 | 509,6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614,4 | 614,4 | - |
1, Szkolenie i wyjaśnienie należy przeprowadzić przed rozpoczęciem budowy, aby personel montażowy rury odgałęzionej do spawania doczołowego w pełni zrozumiał wymagania dotyczące instalacji.
2, A profesjonalny personel zostanie zorganizowany w celu wyjaśnienia punktów technicznych i odpowiednich wymagań dotyczących instalacji rur odgałęzionych do spawania doczołowego w naturze na miejscu.
3, Jeżeli spoina zespolona jest przyjęta zgodnie z normą zbiornika ciśnieniowego, tj. Spoina jest typu przetopowego, ocenę można poprzeć oceną spawania doczołowego, a podczas spawania należy stosować tylną okładkę GTAW i rowek wypełniający SMAW.Na szczelinę zarezerwowano 3-4 mm.
4, obróbka cieplna powinna być oparta na materiale.W przypadku stali żaroodpornej, takiej jak stal chromowo-molibdenowa, konieczne jest wstępne podgrzanie przed spawaniem, a następnie przeprowadzenie obróbki cieplnej odprężającej po spawaniu.
5, jeśli spoina ze stali węglowej nie jest bardzo skoncentrowana, nie można tego również zrobić.Jeśli standardem kotła jest również spoina łączona, do podparcia spoiny potrzebne są próbka kształtowa i próbnik czołowy.
6, Kontrolę spoiny można wykonać przez UT i Pt.Metoda spawania jest taka sama jak powyżej.
1, Olet jest używany głównie w przypadkach, gdy wymagane jest połączenie zgrzewane doczołowo.
2, Rura odgałęziona jest zwykle używana do rur odgałęzionych o średnicy większej niż 2 cale, co odpowiada całkowitemu wzmocnieniu głównej rury.
3, Zamiast tradycyjnych typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i wzmacniający odcinek rury.
4, Istnieje kilka zastosowań w projektowaniu układu, ale w bibliotece złączek PDMS znajdują się złączki Olet.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
