Szczegóły Produktu:
|
| Nazwa produktu:: | Spawana nasadka rurowa ze stali nierdzewnej | Standard:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Średnica:: | DN15-DN1200 | Materiał:: | 304 304L 316 316L |
| Połączenie: | spawalniczy | rozmiar: | Dostosowany rozmiar |
| High Light: | ss304 nasadka do spawania,złączki do spawania z gniazdem 304 Ss |
||
Głowica kołpakowa to złączka rurowa przyspawana na końcu rury lub zainstalowana na zewnętrznym gwincie końca rury w celu zaślepienia rury.Służy do zamykania rurociągu i pełni taką samą funkcję jak zaślepka do rur.
1. Surowce powinny spełniać wymagania odpowiednich norm lub specyfikacji technicznych.
2. Powierzchnia surowców powinna być wolna od plam oleju, nadmiernej korozji rdzy, widocznych uszkodzeń wgnieceń, zanieczyszczenia metalami o niskiej temperaturze topnienia itp.
3. Sprawdź certyfikat jakości, numer wytopu, numer partii, specyfikację, producenta i normę wykonawczą surowców.
4. Surowce są odrdzewiane mechanicznie szczotką drucianą w celu spełnienia wymagań NDT.
5. Przeprowadzić kontrolę wymiarów surowców (długość, szerokość, grubość i płaskość blachy stalowej).
6. Po wejściu do zakładu blacha stalowa podlega ponownej kontroli ultradźwiękowej.
7. Badania fizyczne i chemiczne: analiza pierwiastków chemicznych, badanie właściwości mechanicznych i badanie twardości należy przeprowadzić dla blachy stalowej wchodzącej do zakładu zgodnie z numerem partii i specyfikacją pieca.
8. Wyniki badań powinny spełniać wymagania normy surowcowej.
9. Po ponownym przeglądzie numeruj i rejestruj w rejestrze zgodnie z przepisami fabrycznymi.
1. Wybór materiału i zaślepienie, dobór odpowiedniej blachy stalowej na zaślepkę rury i wyraźne oznaczenie pieca, numeru partii, specyfikacji kształtek rurowych, nazwy projektu i ilości surowców.
2. Zaślepka rury jest prasowana i formowana.
3. Obróbka cieplna: włóż nasadkę rury do pieca w celu obróbki cieplnej zgodnie z procesem obróbki cieplnej.
4. Obróbka powierzchni: po obróbce cieplnej nasadkę rury należy zdjąć za pomocą piaskarki lub polerki.
5. Test właściwości mechanicznych: zgodnie z odpowiednimi normami, przeprowadź test właściwości mechanicznych nasadki rury, aby upewnić się, że właściwości mechaniczne nasadki osiągają normy.
6. Obróbka czoła: obróbka rowka czoła mechanicznego zgodnie z rysunkiem potwierdzającym projekt.
7. Kontrola wyglądu: nasadka rury powinna być wolna od pęknięć, przepalenia, przegrzania i innych zjawisk, a wszelkie uszkodzenia korpusu rury w nasadce nie mogą być naprawiane przez spawanie.
8. Badania nieniszczące nasadki tłoczonej na gorąco: po obróbce cieplnej nasadki przeprowadzić badania nieniszczące z użyciem cząstek magnetycznych lub penetracyjne na nasadce zgodnie z wymaganiami normy.
9. Wytrawianie i pasywacja: łączniki rur ze stali nierdzewnej powinny być wytrawiane i pasywowane.

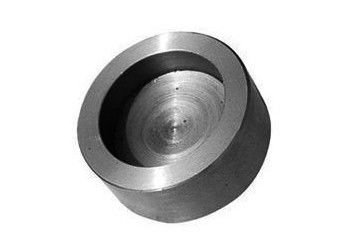

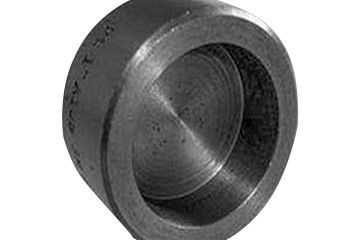

Metalowa zaślepka do rur ze stali nierdzewnej 304 SS Nakrętka do spawania złączek
| Średnica nominalna | Głębokość gniazda | Wymiar gniazda | Grubość ściany | Grubość ściany końcowej | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | Jmin | d1 | 3000 LB | 6000 LB | 9000 LB | 3000 LB | 6000 LB | 3000 LB |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14,0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14,0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19,0 |
| 65 | 2.1 / 2 | 16 | 76, 9 (73, 8) | 7.7 | 12.5 | 16.0 | 19,0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19,0 | 22,0 | - |
| 100 | 4 | 19 | 115,5 | 9.4 | - | - | 22,0 | 28.5 | - |
1. Nasadka do spawania kielichowego ze stali nierdzewnej to nowy rodzaj nasadki do rur, opracowany na podstawie uwzględnienia zalet i zalet połączenia kielichowego i połączenia spawalniczego oraz ich organicznego połączenia.
2. Sposób połączenia nasadki do spawania mufy ze stali nierdzewnej należy do uznanego „połączenia bezspoinowego”, które ma oczywiste zalety w porównaniu z innymi trybami połączenia pod względem wytrzymałości połączenia, skuteczności uszczelnienia itp.
3. W procesie spawania nasadki do spawania kielicha ze stali nierdzewnej nie jest potrzebny drut spawalniczy, ale końcowa krawędź kielicha zostaje wymieniona, co może nie tylko zintegrować materiał rury, ale także zaoszczędzić dodatkowe materiały spawalnicze i poprawić prędkość spawania .
4. Zaślepka do rur spawanych ze stali nierdzewnej ma szeroki zakres zastosowań i jest odpowiednia do zewnętrznych miejsc publicznych oraz do układania w pomieszczeniach otwartych i ukrytych, zwłaszcza przy osadzaniu w ścianach, studniach rur itp.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka złączek do spawania rur metalowych T ze stali nierdzewnej 304 ma wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i spełnić datę wysyłki.
