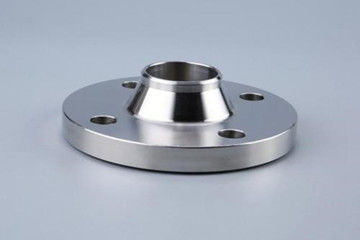

Kołnierz spawalniczy z płaską szyjką z kutym szwem spoinowym

Opis

Pełna nazwa kołnierza do spawania płaskiego szyjki to kołnierz z rury stalowej do spawania płaskiego szyjki, który przedłuża rurę stalową, łączniki rurowe itp. Do kołnierza i łączy się z urządzeniem lub rurociągiem poprzez spoinę pachwinową.
Główne różnice między kołnierzem do zgrzewania doczołowego a płaskim kołnierzem do spawania to różne formy spoin, różne materiały, różne ciśnienia nominalne i różne metody łączenia.Różne formy spoin: spoiny płaskiej nie można poddać radiografii, natomiast spoiny czołowej można.
Formą spoiny spawalniczej pomiędzy rurą z szyjkowym kołnierzem spawanym płaskim a kołnierzem jest spoina pachwinowa, natomiast spoina spawalnicza pomiędzy kołnierzem zgrzewanym na płasko szyjką a rurą to spoina obwodowa.Forma spawania płaskiego to dwie spoiny pachwinowe, a forma zgrzewania doczołowego to jedna spoina obwodowa doczołowa.

Specyfikacja

1. Różnica między płaskim kołnierzem spawanym szyjki a płaskim kołnierzem spawanym bez szyjki polega na tym, że płaski kołnierz do spawania szyjki jest większy niż płaski kołnierz do spawania bez szyjki w pozycji spawania rurociągu.
2. Płaski kołnierz spawany bez szyjki jest również kołnierzem płaskim, a piasta bez kołnierza jest również płaską spoiną pachwinową.
3. Połączenie spawane między kołnierzem do przyspawania szyjki czołowej a rurą łączącą należy do spoiny klasy B, a złącze spawane między kołnierzem do spawania szyjkowego płaskiego a rurą łączącą należy do spoiny klasy C.NDT po spawaniu jest inny.
4. Różne materiały: materiał kołnierza spawalniczego z szyjką obrabiany jest ze zwykłej blachy stalowej o grubości odpowiadającej wymaganiom, natomiast materiał kołnierza spawalniczego z szyjką jest w większości obrabiany z kutych elementów stalowych.
5. Różne ciśnienie nominalne: ciśnienie nominalne płaskiego kołnierza zgrzewanego z szyjką wynosi 0,6-4,0 mpa, natomiast ciśnienie nominalne płaskiego kołnierza zgrzewanego z szyjką wynosi 1-25 mpa.
6. Oczywiście obowiązujący poziom ciśnienia płaskiego kołnierza do wspawania z szyjką jest niższy.

Charakterystyka

1. Różne metody łączenia: największa różnica między kołnierzem do spawania płaskiego szyjki a kołnierzem do spawania czołowego szyjki w konstrukcji polega na sposobie połączenia między króćcem a kołnierzem.
2. Na ogół kołnierz do spawania szyjkowego jest połączeniem pachwinowym między dyszą a kołnierzem, podczas gdy kołnierz do spawania szyjki doczołowo jest połączeniem doczołowym między kołnierzem a dyszą.
3. Formy powierzchni uszczelniających kołnierza spawanego z szyjką to: RF, FM, m, t, G i FF.Zakres średnic płaskiego kołnierza do wspawania z szyjką: dn10 ~ DN600.
4. Zakres stosowania: seria PN pn2,5 ~ PN40;klasa seria class150 ~ class1500.
5. Materiał kołnierza: stal węglowa, stal Luomo, 304, 316, 304L, 316L, 321, 347, cf8c.


Zaleta iNiekorzyść

 1, Zalety: płaski kołnierz spawalniczy należy również do płaskiego kołnierza spawalniczego, ponieważ ma krótką szyjkę, co poprawia wytrzymałość kołnierza i poprawia nośność kołnierza.Dzięki temu może być stosowany na rurach o wyższym ciśnieniu.
2, Wady: w porównaniu z płaskim kołnierzem spawalniczym typu płytowego, koszt jest wyższy, ze względu na jego charakterystykę kształtu, łatwiej jest uderzać podczas transportu.

Podanie

 1, Kołnierz spawalniczy z szyjką jest używany w przypadkach odpornych na korozję, wysoce toksycznych, łatwopalnych i wybuchowych.
2, powierzchnia uszczelniająca płaskiego kołnierza spawalniczego z szyjką może być wypukła, wklęsła i wpuszczana.
3, efekt uszczelnienia nie jest taki sam, a wytrzymałość łożyska nie jest taka sama.
4, Za ogonem płaskiego kołnierza spawalniczego z szyjką znajduje się krótka szyjka, która może poprawić sztywność kołnierza.
5, Nośność jest wyższa niż w przypadku płaskiego kołnierza spawalniczego, który jest zwykle stosowany w przypadkach średniego i wysokiego ciśnienia.

Pakiet

za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane

Czas dostawy

Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i spełnić datę wysyłki.
