Szczegóły Produktu:
|
| Nazwa produktu: | Kołnierz do spawania gniazd | Standard: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Materiał: | Stal nierdzewna | Połączenie: | spawalniczy |
| rozmiar: | Dostosowany rozmiar | Podanie: | przemysł |
| High Light: | Kołnierz spawalniczy SS DIN,kołnierz spawalniczy z gwintem M16,kołnierz spawalniczy RF |
||

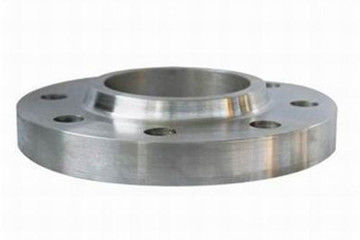

Kołnierz do wspawania z gniazdem to kołnierz przyspawany do stalowej rury na jednym końcu i przykręcony na drugim końcu.Produkcja kołnierza do spawania mufowego jest stosunkowo prosta, co ma zastosowanie głównie do rurociągów z medium korozyjnym;kołnierz może być wykonany z różnych materiałów, aby obniżyć koszt kołnierza i poprawić wydajność.
Powierzchnia uszczelniająca kołnierza do wspawania z gniazdem obejmuje podniesioną powierzchnię czołową (RF), wklęsłą powierzchnię wypukłą (MFM), powierzchnię czopowo-rowkową (TG) oraz powierzchnię połączenia pierścieniowego (RJ).Tryb połączenia obejmuje głównie nakrętki kołnierzowe, połączenia śrubowe itp. Proces produkcyjny obejmuje profesjonalne kucie integralne, produkcję kucia itp.
Główne metody obróbki to precyzyjne toczenie na tokarce CNC, zwykłe toczenie wykańczające tokarki, spawanie łukowe argonem i inne przetwarzanie.Zakres zastosowania obejmuje zbiorniki ciśnieniowe kotłów, przemysł naftowy, chemiczny, stoczniowy, farmaceutyczny, metalurgiczny, maszynowy, kolanko tłoczące, przemysł spożywczy i inne.
Standard: GB / ANSI / JIS / DIN
Materiał: Stal nierdzewna
Rozmiar: niestandardowy rozmiar
Połączenie kołnierzowe do spawania z gniazdem polega na zamocowaniu dwóch rur, łączników rurowych lub wyposażenia odpowiednio na płycie kołnierzowej, a następnie dodaniu uszczelki kołnierzowej między dwiema płytami kołnierzowymi i dokręceniu dwóch płyt kołnierzowych za pomocą śrub, aby były ściśle połączone.
Ten rodzaj połączenia jest używany głównie do łączenia rur żeliwnych, rur wyłożonych gumą, rur z metali nieżelaznych i zaworów kołnierzowych.Połączenie między sprzętem procesowym a kołnierzem również przyjmuje połączenie kołnierzowe.
Jego główne cechy to łatwy demontaż, duża wytrzymałość i dobre uszczelnienie.Podczas montażu kołnierza oba kołnierze powinny być równoległe, a powierzchnia uszczelniająca kołnierza nie powinna być uszkodzona i oczyszczona.Uszczelkę kołnierza należy dobrać zgodnie z przepisami projektowymi.
Złączki kołnierzowe ze stali nierdzewnej Kołnierz spawalniczy z gniazdem karta techniczna, jak poniżej:
| Kołnierz do wspawania | |||||||||||||||||
| DN | Średnica zewnętrzna rury stalowej | Rozmiar połączenia | Grubość kołnierza | Średnica wewnętrzna kołnierza B1 |
Gniazdo elektryczne | Szyjka kołnierzowa | wysokość | Waga teoretyczna | |||||||||
| Średnica zewnętrzna kołnierza | Średnica koła środkowego otworu na śrubę | Średnica otworu na śrubę | Liczba otworów na śruby | wątek | B2 | U | N | R | |||||||||
| ZA | b | ZA | b | ZA | b | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 30 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
