Szczegóły Produktu:
|
| Materiał: | Stal nierdzewna, SS304 SS316L | Połączenie: | Spawalniczy |
|---|---|---|---|
| Standard: | DIN, ANSI, ASTM, JIS, GB | Podanie: | Budowa, łączenie rur |
| Uszczelka: | drewniana skrzynka | Powierzchnia: | czarny/ocynkowany/poler |
| High Light: | Złączki rurowe ze stali nierdzewnej DIN600,kołnierz wysokociśnieniowy DN15,kołnierz wysokociśnieniowy DIN600 |
||

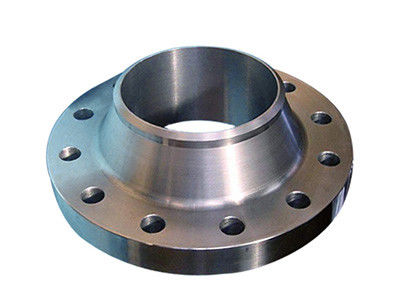

Kołnierz wysokociśnieniowy służy do łączenia rur lub urządzeń o ciśnieniu wyższym niż 10MPa.Obecnie obejmuje głównie tradycyjny kołnierz wysokociśnieniowy i samozaciskowy kołnierz wysokociśnieniowy.
Kołnierz wysokociśnieniowy to część, która wykorzystuje odkształcenie plastyczne uszczelki uszczelniającej (uszczelka eliptyczna, uszczelka ośmiokątna, uszczelka soczewki itp.) w celu uzyskania efektu uszczelnienia i jest połączona z końcem rury w celu połączenia rury z rurą.W kołnierzu znajdują się otwory, a dwa kołnierze są ciasno połączone śrubami dwustronnymi.
Złączki rurowe ze stali węglowej Trójnik ze stali węglowej ASTM A234 karta danych technicznych jak poniżej:
| DN | PM1,6 MPa (16 barów) | PN2,5 MPa (25 barów) | ||||||||
| średnica zewnętrzna | Średnica okręgu środkowego otworu na śrubę | Średnica otworu na śrubę | Gwint śruby | Ilość | średnica zewnętrzna | Średnica okręgu środkowego otworu na śrubę | Średnica otworu na śrubę | Gwint śruby | Ilość | |
| 10 | 90 | 60 | 14 | M12 | 4 | 90 | 60 | 14 | M12 | 4 |
| 15 | 95 | 65 | 14 | M12 | 4 | 95 | 65 | 14 | M12 | 4 |
| 20 | 105 | 75 | 14 | M12 | 4 | 105 | 75 | 14 | M12 | 4 |
| 25 | 115 | 85 | 14 | M12 | 4 | 115 | 85 | 14 | M12 | 4 |
| 32 | 140 | 100 | 18 | M16 | 4 | 140 | 100 | 18 | M16 | 4 |
| 40 | 150 | 110 | 18 | M16 | 4 | 150 | 110 | 18 | M16 | 4 |
| 50 | 165 | 125 | 18 | M16 | 4 | 165 | 125 | 18 | M16 | 4 |
| 65 | 185 | 145 | 18 | M16 | 4 | 185 | 145 | 18 | M16 | 8 |
| 80 | 200 | 160 | 18 | M16 | 4 | 200 | 160 | 18 | M16 | 8 |
| 100 | 220 | 180 | 18 | M16 | 4 | 235 | 190 | 22 | M20 | 8 |
| 125 | 250 | 210 | 18 | M16 | 8 | 270 | 220 | 26 | M24 | 8 |
| 150 | 285 | 240 | 22 | M20 | 8 | 300 | 250 | 26 | M24 | 8 |
| 200 | 340 | 295 | 22 | M20 | 8 | 360 | 310 | 26 | M24 | 12 |
| 250 | 405 | 344 | 26 | M24 | 12 | 425 | 370 | 30 | M27 | 12 |
| 300 | 460 | 410 | 26 | M24 | 12 | 485 | 430 | 30 | M27 | 16 |
1. Zasada uszczelnienia należy do odkształcenia plastycznego.
2. Połączone śrubami.
3. Śruby powinny przenosić siłę rozciągającą, naprężenia różnicowe temperatur, moment zginający, moment obrotowy i wiele innych naprężeń zewnętrznych.
4. Objętość jest ogromna, waga ciężka, a instalacja i pozycjonowanie bardzo trudne.
5. Wydajność uszczelnienia jest niestabilna, szczególnie w trudnych warunkach (wysoka temperatura, wysokie ciśnienie i wysoce toksyczne medium), łatwo jest przeciekać, co powoduje poważne konsekwencje.
| Standard | ANSI | ANSI B16.5 ASME B16.47 seria A/B |
| HAŁAS | HAŁAS | |
| PL | EN1092-l:2002 | |
| Materiał | ANSI | CS A105/SA 105NSS 304/304L, stal stopowa 316/316L: WHPY45/52/65/80 |
| HAŁAS | CS RST37.2;S235JR SS 304/304L.316/316L | |
| PL | CS RST37.2;S235JR;C22.8SS 304/304L,316/316L | |
| Nacisk | ANSI | Klasa 150, 300, 600, 900, 1500 2500 funtów |
| HAŁAS | PN6,PN10,PN16>PN25, PN40>PN64, PN100 | |
| PL | PN6,PN10,PN16>PN25, PN40>PN64, PN100 | |
| Rozmiar | ANSI | 1/2" - 60" |
| HAŁAS | DN15-DN2000 | |
| PL | DN15-DN2000 |
