Szczegóły Produktu:
|
| Materiał: | Stal nierdzewna | Połączenie: | spawalniczy |
|---|---|---|---|
| rozmiar: | 1/2 "-48" (DN15-DN1200) | Standard: | DIN, JIS, ANSI, ASME, GB |
| Stosowanie: | Łączenie linii rur | uszczelka: | Drewniana skrzynia lub paleta |
| High Light: | 503 Service Temporarily Unavailable 503 Service Temporarily Unavailable nginx,ASTM Stainless Steel Forged Flanges,ASTM B16.5 Neck Butt Welding Flange |
||

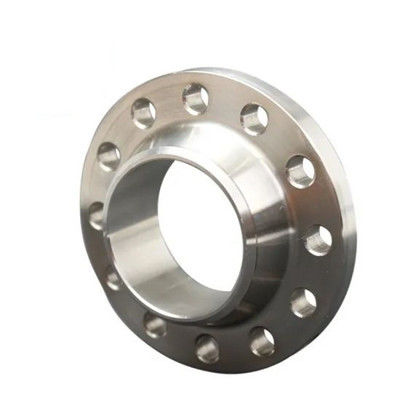

Kołnierz do zgrzewania doczołowego szyi jest rodzajem łączników rurowych, który odnosi się do kołnierza z przejściem szyjkowym i okrągłym oraz spawanym doczołowo z rurą.Kołnierz nie jest łatwy do odkształcenia, ma dobre uszczelnienie i jest szeroko stosowany.Ma odpowiednie wymagania dotyczące sztywności i elastyczności oraz rozsądne przejście do zgrzewania doczołowego.Odległość między złączem spawanym a powierzchnią złącza jest duża, a powierzchnia złącza jest wolna od odkształceń temperaturowych zgrzewania.
Kołnierz do spawania doczołowego szyjki przyjmuje złożoną strukturę trąbki, która jest odpowiednia dla rurociągów o dużych wahaniach ciśnienia lub temperatury lub rurociągów o wysokiej temperaturze, wysokim ciśnieniu i niskiej temperaturze.Jest powszechnie stosowany do łączenia rurociągów i zaworów o PN powyżej 2,5 MPa;Stosowany jest również do rurociągów transportujących drogie, łatwopalne i wybuchowe media.
Średnica: DN15 - DN300
Materiał: SS304, SS316
Ciśnienie: 2,5MPa - 10MPa
Normy: ASTM / ANSI, ISO, DIN
ASTM B16.5 Kołnierze ze stali nierdzewnej Arkusz danych technicznych kołnierza do spawania doczołowego, jak poniżej:
| DN | Średnica zewnętrzna rury A1 | Rozmiar połączenia | Grubość kołnierza | Identyfikator kołnierza B1 | Waga teoretyczna | ||||||
| A | b | D | K | L | m | NS | C | A | b | KG | |
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1.12 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2.12 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141,5 | 135 | 5.65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7,61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221,5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276,5 | 247 | 11,9 |
| 300 | 323,9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327,5 | 328 | 14,6 |
Kołnierz zgrzewany doczołowo jest kołnierzem integralnym.Ze względu na konstrukcję przejściową i połączenie doczołowe szyjki stożka, wytrzymałość i sztywność kołnierza są wzmocnione, a szczelność jest lepsza niż w przypadku płaskiego kołnierza do zgrzewania.
Kołnierz do spawania doczołowego szyi jest szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, stoczniowym, gazowym, rurociągowym i innych gałęziach przemysłu.
