Szczegóły Produktu:
|
| Materiał: | SS304 SS316L | Standard: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| rozmiar: | Dostosowany rozmiar | Podanie: | Budowa, łączenie rur |
| uszczelka: | Karton / Drewniane pudełko / Poly Wood Box | Powierzchnia: | czarny/ocynkowany/poler |
| High Light: | Kołnierze ze stali nierdzewnej A105,kołnierze ze stali nierdzewnej ASME B16.5,kołnierz szyjkowy ASME B16.5 z długim spawaniem |
||

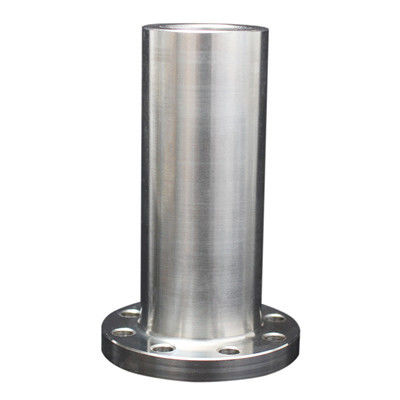

Długi kołnierz szyjkowy do spawania ma wysoką wysokość szyjki, co poprawia sztywność i nośność kołnierza.
Długi kołnierz do spawania, w porównaniu z kołnierzem do zgrzewania doczołowego, obciążenie spawalnicze jest duże, zużycie drutu spawalniczego jest wysokie i nie może wytrzymać wysokiej temperatury i wysokiego ciśnienia, wielokrotnego zginania i wahań temperatury.Jednak montaż na miejscu jest wygodniejszy, a proces napawania i ugniatania można pominąć.
Średnica: DN15 - DN
Materiał: SS304, SS316
Ciśnienie: klasa 150-2500
Normy: ASTM / ANSI, ISO, DIN
ASME B16.5 A105 Kołnierze ze stali nierdzewnej Arkusz danych technicznych kołnierza z długą szyjką do spawania, jak poniżej:
| Nominalny rozmiar rury | Średnica zewnętrzna | OD Uniesionej Twarzy | Średnica piasty przy skosie | Średnica otworu | Grubość kołnierza min. | Długość przez piastę |
| D | g | mi | b | T | L | |
| 1/2 | 89 | 35,1 | 30,2 | 12,7 | 11.2 | 228,6 |
| 3/4 | 99 | 42,9 | 38,1 | 19,1 | 12,7 | 228,6 |
| 1 | 108 | 50,8 | 50,8 | 25 | 11.2 | 228,6 |
| 11/4 | 117 | 63,5 | 60,5 | 31,8 | 15,7 | 228,6 |
| 11/2 | 127 | 73,2 | 66,5 | 38,1 | 17,5 | 228,6 |
| 2 | 152 | 91,9 | 82,6 | 50,8 | 19,1 | 228,6 |
| 21/2 | 178 | 104,6 | 95,3 | 63,5 | 22,4 | 228,6 |
| 3 | 191 | 127,0 | 108,0 | 76 | 23,9 | 228,6 |
| 31/2 | 216 | 139,7 | 124,0 | 88,9 | 23,9 | 228,6 |
| 4 | 229 | 157 | 139,7 | 101,6 | 23,9 | 304,8 |
| 5 | 254 | 185,7 | 165,1 | 127,0 | 23,9 | 304,8 |
| 6 | 279 | 215,9 | 196,9 | 152 | 25,4 | 304,8 |
| 8 | 343 | 269,7 | 247,7 | 203,2 | 28,4 | 304,8 |
| 10 | 406 | 323,9 | 304,8 | 254,0 | 30,2 | 304,8 |
Tryb połączenia: nakrętka kołnierzowa, połączenie śrubowe
Norma produkcyjna: Hg / t20615-2009, ASME B 16,5
Technologia produkcji: profesjonalne kucie ogólne, produkcja kucia itp
Tryb przetwarzania: precyzyjne toczenie tokarki CNC, zwykła obróbka wykańczająca tokarki itp
Długi kołnierz szyjkowy do spawania jest szeroko stosowany w przemyśle naftowym, chemicznym, hydroenergetycznym, farmaceutycznym, metalurgicznym, chemicznym, chłodniczym i innych.
