Szczegóły Produktu:
|
| Materiał: | SS304 SS316L | Standard: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| Rozmiar: | Dostosowany rozmiar | Podanie: | Budowa, łączenie rur |
| Uszczelka: | drewniana skrzynka | Technika: | Spoina czołowa |
| High Light: | Kołnierze ze stali nierdzewnej klasy 600,kołnierze ze stali nierdzewnej ASME B16.5,kołnierz integralny ASME B16.5 |
||

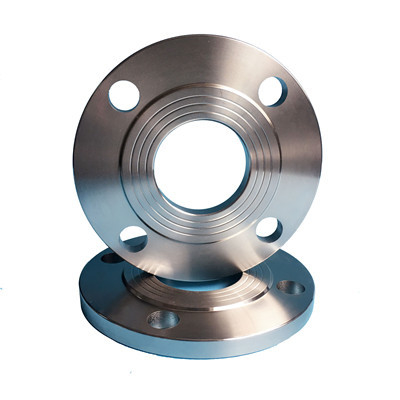

Integralny kołnierz ze stali nierdzewnej należy do rodzaju spawanego doczołowo stalowego kołnierza rurowego z szyjką.W różnych normach krajowych, jeśli jest używany do reprezentowania integralnego kołnierza.Stosowany jest głównie w rurociągach o wysokim ciśnieniu.Proces produkcyjny to generalnie odlewanie.Koniec rury integralnego kołnierza jest grubszy niż kołnierza do zgrzewania doczołowego, a wewnętrzna średnica integralnego kołnierza jest taka sama jak średnica nominalna, z wyjątkiem PN1,6MPa i dn450.
Rozmiar: od 1/2 "do 48"
Klasa ciśnienia: 150-2500LBS
Standard: ANSI, DIN, GB, ASME;
Klasa materiału: 304/304L/316/316L
ASME b16.5 316L 6 cali class600 arkusz danych technicznych z integralnym kołnierzem ze stali nierdzewnej, jak poniżej:
| Średnica nominalna | rozmiar (mm) | ||||
| średnica D | D1 | Średnica otworu na śrubę | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
Stal nierdzewna całkakołnierz jest ogólnie podniesioną powierzchnią (RF).Jeśli jest używany w warunkach palnych, wybuchowych, wysokich i skrajnie niebezpiecznych, można wybrać powierzchnię uszczelniającą powierzchni wklęsłej (MFM) i powierzchni rowka czopa (TG) inną niż powierzchnia RF.
