Szczegóły Produktu:
|
| Materiał: | Stal węglowa | Rozmiar: | 1/2"-48"(DN15-DN1200) |
|---|---|---|---|
| Obróbka powierzchniowa: | Cynkowane na gorąco/Czarny | Standard: | DIN, JIS, ANSI, ASME, GB |
| Stosowanie: | Łączenie rurociągów, gaz | Grubość: | 2mm-50mm |
| High Light: | Kołnierze ze stali węglowej 2500 funtów,kołnierze ze stali węglowej ASME B16.5,kołnierz integralny 2500 funtów IF |
||

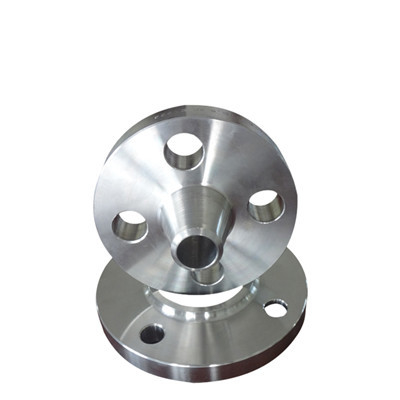

Integralny kołnierz ze stali węglowej jest spawany doczołowo z długą szyjką.Pod względem wyglądu, integralny koniec rury z kołnierzem jest grubszy niż spawany doczołowo koniec rury z kołnierzem, a wewnętrzna średnica integralnego kołnierza jest taka sama jak średnica nominalna, z wyjątkiem PN1,6MPa i dn450.
OD:1/2"-24"
Rozmiar: DN15-DN2000
Ciśnienie:Klasa 150/300/600
Standard: ANSI, DIN, GB, ISO, ASME
ASME B16.5 Class 150 do 2500 lbs IF arkusz danych technicznych z integralnym kołnierzem ze stali węglowej, jak poniżej:
| Średnica nominalna | rozmiar (mm) | ||||
| średnica D | D1 | Średnica otworu na śrubę | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
Integralny kołnierz ze stali węglowej ma wysoką wysokość szyjki i stosunkowo grubą ściankę.Z punktu widzenia zastosowania, integralny kołnierz to kołnierz połączony z urządzeniem.Kołnierz integralny jest najczęściej używany w produkcji urządzeń i jest rzadko używany w projektowaniu rurociągów.
Integralny kołnierz ze stali węglowej jest stosowany głównie w kotłach i zbiornikach ciśnieniowych, przemyśle naftowym, chemicznym, stoczniowym, farmacji, metalurgii, maszynach, kolankach do tłoczenia, przemyśle spożywczym i innych.
