Szczegóły Produktu:
|
| Materiał: | SS304 SS316L | Połączenie: | Spawalniczy |
|---|---|---|---|
| Standard: | DIN, ANSI, ASTM, GB | Rozmiar: | 1/8"~2",1/2'~6' |
| Podanie: | Budowa, łączenie rur | Uszczelka: | drewniana skrzynka, Torby |
| High Light: | Płaski kołnierz spawalniczy PN16,płaski kołnierz spawalniczy SS304,płaski kołnierz spawalniczy 316L |
||

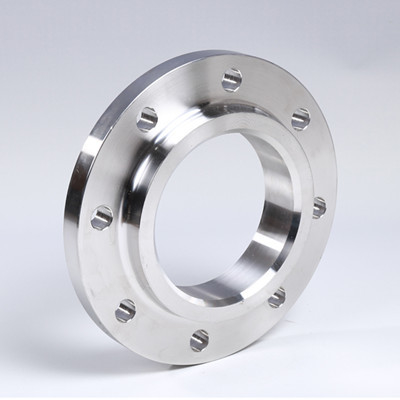

Płaski kołnierz spawalniczy ze stali nierdzewnej jest rodzajem kołnierza połączonego ze zbiornikiem lub rurociągiem za pomocą spoiny pachwinowej, która należy do dowolnego rodzaju kołnierza.Płaski kołnierz spawalniczy ze stali nierdzewnej ma prostą konstrukcję i oszczędza materiały, ale jego uszczelnienie nie jest tak dobre, jak w przypadku kołnierza zgrzewanego doczołowo.Znajduje szerokie zastosowanie w łączeniu zbiorników średniego i niskiego ciśnienia oraz rurociągów.
Specyfikacja: dn15-dn2000
Materiał: 304, 316, 316L itp
Pakowanie: drewniana skrzynka lub inne
Ciśnienie nominalne: sch10s, sch20s itp
PN16 10 25 40 SO SS304 316L Arkusz danych technicznych kołnierza płaskiego ze stali nierdzewnej do spawania jak poniżej:
| DN | Średnica zewnętrzna A1 |
Rozmiar połączenia | Grubość kołnierza | Średnica wewnętrzna kołnierza | Szerokość rowka | ||||||
| Średnica zewnętrzna kołnierza | K | L | n | NS | |||||||
| A | b | A | b | ||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143,5 | 135 | 6 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 6 |
Płaski kołnierz spawalniczy ze stali nierdzewnej ma zastosowanie do systemu rurociągów o niskim stopniu ciśnienia i bez poważnych wahań ciśnienia, wibracji i wstrząsów.Jest łatwy do wyrównania podczas spawania i montażu, a cena jest stosunkowo tania, dlatego jest szeroko stosowany.
Płaski kołnierz spawalniczy ze stali nierdzewnej jest stosowany głównie w przemyśle petrochemicznym, energetycznym, chemicznym, stoczniowym, farmaceutycznym, papierniczym i innych.
