Szczegóły Produktu:
|
| Materiał: | Stal węglowa | Rozmiar: | 1/8 '~ 6' |
|---|---|---|---|
| Podanie: | olej, gaz i tak dalej | Standard: | DIN, ANSI, GB/T |
| Uszczelka: | Standardowe pakowanie | Nacisk: | średnie ciśnienie |
| High Light: | Kołnierze ze stali węglowej A105,kołnierze ze stali węglowej ANSI DIN,kołnierz do spawania płaskiego A105 |
||

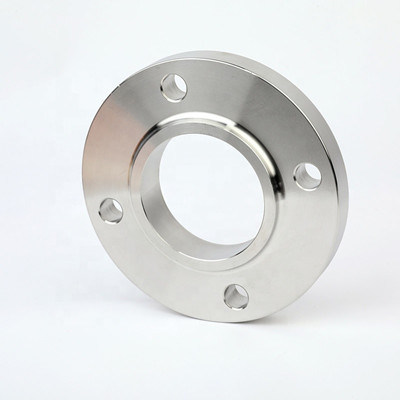

Płaski kołnierz spawalniczy ze stali węglowej nie jest łatwy do odkształcenia, ma dobre uszczelnienie i jest szeroko stosowany.Ma odpowiednie wymagania dotyczące sztywności i elastyczności oraz rozsądne przejście z przerzedzeniem spawalniczym.Odległość pomiędzy złączem spawanym a powierzchnią złącza jest duża, a powierzchnia złącza jest wolna od odkształceń temperaturowych zgrzewania.
Specyfikacja: dn15-dn2000
Materiał: 304, 316, 316L itp
Pakowanie: drewniana skrzynka lub inne
Ciśnienie nominalne: sch10s, sch20s itp
ANSI DIN Standard A105 Arkusz danych technicznych płaskiego kołnierza spawalniczego ze stali węglowej, jak poniżej:
| DN | Średnica zewnętrzna A1 |
Rozmiar połączenia | Grubość kołnierza | Średnica wewnętrzna kołnierza | Szerokość rowka | ||||||
| Średnica zewnętrzna kołnierza | K | L | n | NS | |||||||
| A | b | A | b | ||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143,5 | 135 | 6 |
Płaski kołnierz spawalniczy ze stali węglowej przyjmuje złożoną strukturę trąbki, która jest odpowiednia dla rurociągów o dużych wahaniach ciśnienia lub temperatury lub rurociągów o wysokiej temperaturze, wysokim ciśnieniu i niskiej temperaturze.Jest powszechnie stosowany do łączenia rurociągów i zaworów o PN powyżej 2,5 MPa;Jest również używany do rurociągów transportujących drogie, łatwopalne i wybuchowe media.
Płaski kołnierz spawalniczy ze stali węglowej jest stosowany głównie w kotłach i zbiornikach ciśnieniowych, przemyśle naftowym, chemicznym, stoczniowym, farmacji, hutnictwie, maszynach, przemyśle spożywczym i innych.
