Szczegóły Produktu:
|
| Materiał: | SS304 SS316L | Połączenie: | Spawalniczy |
|---|---|---|---|
| Standard: | DIN, ANSI, ASTM, GB | Rozmiar: | 1/8"~2",1/2'~6' |
| Podanie: | Ropa, ropa naftowa, podłącz rury | Uszczelka: | Karton / drewniane pudełko / pudełko z drewna poli; |
| High Light: | Kołnierze ze stali nierdzewnej ANSI B16.5,kołnierze ze stali nierdzewnej F51,kołnierz A182 F51 WN |
||

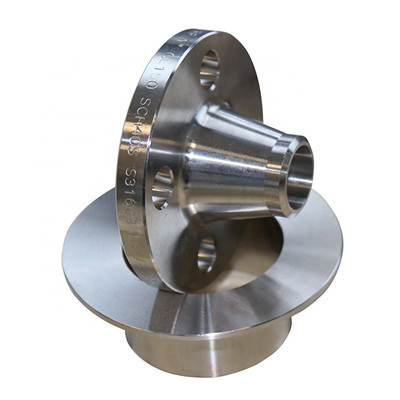

Kołnierz ze stali nierdzewnej WN ma różne formy spoiny od płaskiego kołnierza spawalniczego.Spoina między kołnierzem do zgrzewania doczołowego szyjki a rurą jest spoiną obwodową, podczas gdy kołnierz do spawania płaskiego jest spoiną pachwinową.Kołnierz do zgrzewania doczołowego szyjki wykonany jest głównie z kutej stali, natomiast płaski kołnierz do spawania wykonany jest ze zwykłej blachy stalowej.
Rozmiar: DN15-2000
Standard: DIN, ASME, ASME B16.5
Materiał: stal nierdzewna 304/316/304L/316L
Ciśnienie:Klasa 150/300/600/9001500/2500
ASTM A182 F51 F53 WN ANSI B16.5 Arkusz danych technicznych kołnierza WN ze stali nierdzewnej jak poniżej:
| Średnica nominalna | rozmiar (mm) | ||||
| średnica D | D1 | Średnica otworu na śrubę | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
| 125 | 250 | 210 | 26 | 184 | 3 |
Stal nierdzewnakołnierz stalowy WNi płaskiego kołnierza spawalniczego nie można przypadkowo wymienić.Z punktu widzenia produkcji duża średnica wewnętrzna płaskiego kołnierza do zgrzewania oznacza niewielką wagę i niski koszt.Kołnierz do zgrzewania doczołowego szyjki o średnicy większej niż 250 mm powinien być badany, a jego kołnierz nie musi być badany.
Stal nierdzewnakołnierz stalowy WN nadaje się do przemysłu naftowego, chemicznego, hydraulicznego, przeciwpożarowego, energetycznego, lotniczego, stoczniowego i innych.
