Szczegóły Produktu:
|
| Materiał: | Stal węglowa | Połączenie: | Spawalniczy |
|---|---|---|---|
| Rozmiar: | 1/8 '~ 6' | Podanie: | Podłącz rury, olej, gaz i tak dalej |
| Standard: | DIN, ANSI | Uszczelka: | Standardowe pakowanie |
| High Light: | Kołnierz kryzy ze stali węglowej A105,kołnierz kryzy ze stali węglowej B16.5,zestaw kołnierzy kryzy ASME B16.5 |
||

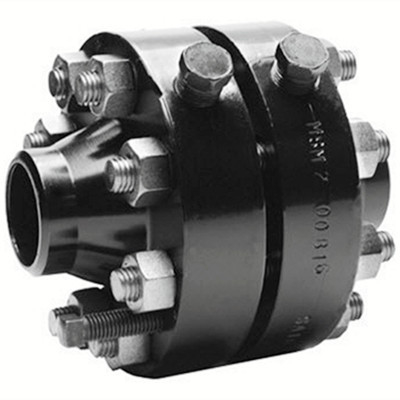

Kołnierz kryzy ze stali węglowej, tryb połączenia różni się od zwykłego kołnierza.Kołnierz płyty kryzowej jest płytą kryzową połączoną z rurociągiem za pomocą przepływomierza płyty kryzowej.Płyta kryzowa jest zamocowana pośrodku za pomocą kołnierzy po obu stronach i jest poprowadzona do przetwornika różnicy ciśnień przez punkt pomiaru ciśnienia na kołnierzu w celu pomiaru przepływu.
Rozmiar: DN10-DN3000
Ciśnienie: 150LB-2500LB
Materiał: ASTM A105/105N;A36
Grubość ścianki: STD, SCH40, XS, SCH60, SCH80
Arkusz danych technicznych ASME / ANSI B16.5 A105 Class150 ze stali węglowej, jak poniżej:
| Średnica nominalna | rozmiar (mm) | ||||
| średnica D | D1 | Średnica otworu na śrubę | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
Kołnierz kryzy ze stali węglowej powinien zapewniać, że środek płyty kryzy, środek kołnierza, środek rury i uszczelka są koncentryczne, a różna centralność nie powinna przekraczać 0,002d / β. Kierunek dodatniego i ujemnego ciśnienia płyty kryzy powinien być zgodny z kierunek przepływu medium.
Kołnierz kryzy ze stali węglowej jest elementem przepływomierza kryzy, który występuje parami.Przepływ materiału można obliczyć zgodnie ze wzorem na podstawie różnicy ciśnień po obu stronach kryzy przepływu.
