Szczegóły Produktu:
|
| Materiał: | SS304 SS316L | Kształt: | Równe/Reduktor |
|---|---|---|---|
| Technika: | Podrobiony | Standard: | DIN, ANSI, ASTM, GB |
| Rozmiar: | Dostosowany rozmiar | Podanie: | Połącz rury |
| High Light: | Trójnik ze stali nierdzewnej ASME B16.9,trójnik ze stali nierdzewnej kutej SCH160,trójnik ze stali nierdzewnej do przemysłu stoczniowego |
||

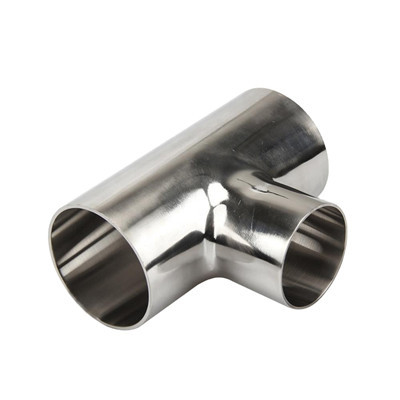

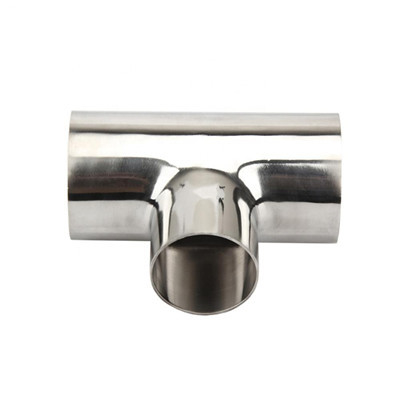

Trójnik ze stali nierdzewnej to rodzaj łącznika rurowego.Odgałęzienie na główną rurę.Dzieli się na trójnik o równej średnicy i trójnik redukcyjny.Trzy porty równej trójnika mają ten sam rozmiar.Główna rura trójnika redukcyjnego ma ten sam rozmiar, ale odgałęzienie jest mniejsze niż rura główna.
Zakres rozmiarów: od ½ "do 106"
Standard: ANSI, ISO, JIS, DIN, GB
Grubość: SCH STD, XS, XXS, SCH 10 ~ SCH 160
Stal nierdzewna: ASTM A403 WP304/304L, WP316/316L
Złączki ASME B16.9 1-48 calowe 304 316L Trójnik ze stali nierdzewnej Arkusz danych technicznych, jak poniżej:
| Średnica nominalna | OuteideDiamster | Od środka do końca | |||||
| D1 | D2 | ||||||
| DN | NPS | Seria A | Seria B | Seria A | Seria B | C | m |
| 15x15x15 | 1/2x1/2x1/2 | 21,3 | 18 | 21,3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21,3 | 18 | 17,3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21,3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3/4x3/4x3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3/4x3/4x1/2 | 26,9 | 25 | 21,3 | 18 | 29 | 29 |
| 20x20x10 | 3/4x3/4x3/8 | 26,9 | 25 | 17,3 | 14 | 29 | 23 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33,7 | 32 | 21,3 | 18 | 38 | 38 |
| 32x22x32 | 1,1/4x1,1/4x1,1/4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32x32x25 | 11/4x1,1/4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1,1/4x1,1/4x3/4 | 42,4 | 38 | 25,9 | 25 | 48 | 48 |
| 32x32x15 | 1,1/4x1,1/4x1/2 | 42,4 | 38 | 21,3 | 18 | 48 | 48 |
Trójnik ze stali nierdzewnej to rodzaj łącznika rurowego stosowanego w branży rurowej.Powszechnie stosowanymi procesami są pęcznienie hydrauliczne i prasowanie na gorąco.
Wybrzuszanie hydrauliczne to rodzaj technologii formowania, która powoduje wybrzuszenie rury odgałęzionej poprzez kompensację osiową materiałów metalowych.Prasowanie na gorąco polega na spłaszczeniu półfabrykatu rury o średnicy większej niż średnica trójnika do wymiaru średnicy trójnika.Otwórz otwór w rozciągniętej części rury odgałęźnej.Półfabrykat rury jest podgrzewany i wkładany do matrycy formującej.W procesie ściskania promieniowego metal przepływa do rury odgałęzionej, a rura odgałęziona jest formowana pod naprężeniem matrycy.
Trójnik ze stali nierdzewnej jest szeroko stosowany w przemyśle papierniczym, stoczniowym, naftowym, chemicznym, elektroenergetycznym, biotechnologicznym, gazowym, kanalizacyjnym, budowlanym, medycznym, spożywczym (przetwory mleczne) i innych gałęziach przemysłu.
