Szczegóły Produktu:
|
| Materiał: | Stal nierdzewna | Standard: | DIN, ANSI, ASTM, JIS |
|---|---|---|---|
| Rozmiar: | Dostosowany rozmiar | Wniosek: | Połącz rury |
| Uszczelka: | Drewniana skrzynka | połączenie: | Spawalniczy |
| High Light: | Spawane złączki krzyżowe ze stali nierdzewnej,złączki do rur krzyżowych SS304,4-drogowy krzyż ze stali nierdzewnej DIN |
||

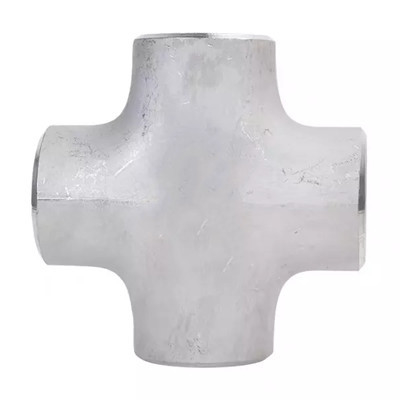

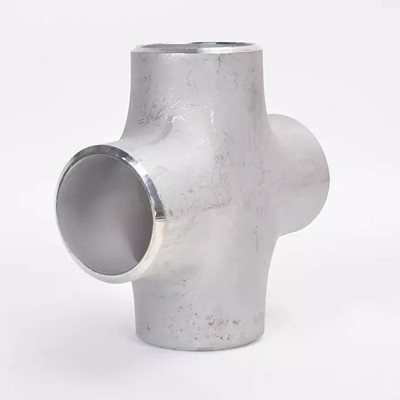

Krzyż ze stali nierdzewnej odnosi się do złącza wodociągowego wykonanego ze stali nierdzewnej, które jest łącznikiem rurowym używanym na odgałęzieniu rury.
Krzyż ze stali nierdzewnej można podzielić na równą średnicę i średnicę redukcyjną, a końcówki dysz o równej średnicy krzyża mają ten sam rozmiar;Rozmiar rury głównej krzyżaka redukcyjnego jest taki sam, natomiast rozmiar rury odgałęźnej jest mniejszy niż rury głównej.
Standard: DIN, ANSI, ASTM, JIS
Materiał: stal węglowa
Rozmiar: dn10mm-1828mm
Grubość: 2mm-45mm
Obróbka powierzchni: czarna farba antykorozyjna, powłoka epoksydowa
SS304 4-calowy harmonogram 40 spawany krzyżowy arkusz danych technicznych ze stali nierdzewnej, jak poniżej:
| Średnica nominalna | Średnica zewnętrzna | Od środka do końca | |||||
| D1 | D2 | ||||||
| DN | NPS | Seria A | Seria B | Seria A | Seria B | C | m |
| 15x15x15 | 1/2x1/2x1/2 | 21,3 | 18 | 21,3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21,3 | 18 | 17,3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21,3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21,3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17,3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33,7 | 32 | 21,3 | 18 | 38 | 38 |
| 32x32x32 | 1,1/4x1,1/4x1,1/4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32x32x25 | 1,1/4x1,1/4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1,1/4x1,1/4x3/4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
| 32x32x15 | 1,1/4x1,1/4x1/2 | 42,4 | 38 | 21,3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
Krzyż ze stali nierdzewnej przyjmuje proces formowania wybrzuszenia hydraulicznego, który jest procesem formowania rozszerzania rury odgałęzionej poprzez osiową kompensację materiałów metalowych.
Proces polega na użyciu prasy hydraulicznej do wstrzyknięcia płynu do półfabrykatu rury o tej samej średnicy co krzyż i ściśnięciu półfabrykatu rury poprzez synchroniczny ruch centrujący dwóch poziomych bocznych cylindrów prasy hydraulicznej.
Po wytłoczeniu objętość półfabrykatu rury zmniejsza się, a płyn w półfabrykacie rury zwiększa się wraz z objętością półfabrykatu rury.Po osiągnięciu wymaganego ciśnienia materiał metalowy przepływa wzdłuż wewnętrznej wnęki matrycy i rozszerza się z rury odgałęzionej.
Krzyż ze stali nierdzewnej jest szeroko stosowany w głównych elektrowniach, przemyśle chemicznym, przemyśle lekkim, hutnictwie, budownictwie miejskim, przemyśle stoczniowym, gazownictwie, produkcji żywności, papiernictwie, medycynie i innych gałęziach przemysłu w kraju i za granicą.
