Szczegóły Produktu:
|
| Materiał: | SS304 SS316L | połączenie: | Spawalniczy |
|---|---|---|---|
| Standard: | DIN, ANSI, ASTM, GB | Rozmiar: | Bezproblemowa 1/2 "do 24" |
| Wniosek: | Budowa, łączenie rur | Uszczelka: | Karton / drewniane pudełko / pudełko z drewna poli; |
| High Light: | SS316L 4-drogowe złączki do rur krzyżowych,złączki do rur Duplex krzyż,złączki do rur ze stali nierdzewnej ASME krzyż |
||

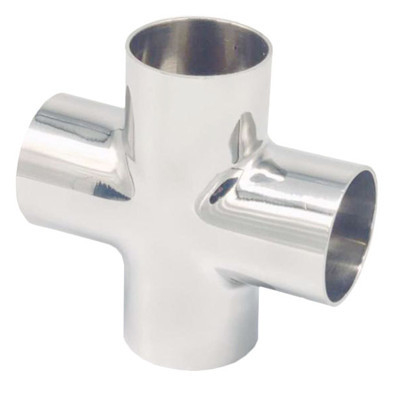

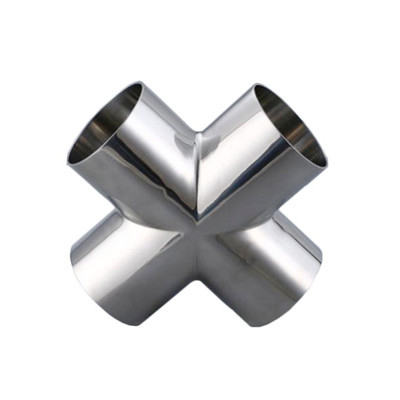

Krzyżak ze stali nierdzewnej to rodzaj kształtki stosowanej na odgałęzieniu rurociągu.Do produkcji krzyża z rurą bezszwową stosuje się dwa powszechnie stosowane procesy: pęcznienie hydrauliczne i prasowanie na gorąco.
Krzyż ze stali nierdzewnej przyjmuje proces prasowania po podgrzaniu, co zmniejsza tonaż sprzętu potrzebnego do formowania materiału.Krzyżak do prasowania na gorąco ma szerokie możliwości dostosowania do materiałów.Ten proces formowania jest zwykle stosowany do krzyża o dużej średnicy i grubej ściance rury.
materiał: Stal nierdzewna 304/316
Połączenie: szybkie połączenie z króćcem do węża
Zakres rozmiarów: 1 "do 4" i 25,4 mm - 101,6 mm
Ciśnienie pękania: 1/3 do 25 psig (0,02 do 1,7 bara)
Temperatura pracy: -10℉~400℉ (-23℃~204℃)
ASME B16.9 Stainless Steel 316 Duplex 3/4 Arkusz danych technicznych ze stali nierdzewnej, jak poniżej:
| Normalny rozmiar rury (cale) | Średnica zewnętrzna | Łagodny do końca | |
| C | m | ||
| 1/2 | 21,3 | 25,4 | |
| 3/4 | 26,7 | 28,4 | |
| 1 | 33,4 | 38,1 | |
| 1 1/4 | 42,2 | 47,8 | |
| 1 1/2 | 48,3 | 57,2 | |
| 2 | 60,3 | 63,5 | |
| 2 1/2 | 73 | 76,2 | |
| 3 | 88,9 | 85,9 | |
| 3 1/2 | 101,6 | 95,3 | |
| 4 | 114,3 | 104,6 | |
| 5 | 141,3 | 124 | |
| 6 | 168,3 | 142,7 | |
| 8 | 219,1 | 177,8 | |
| 10 | 273,1 | 215,9 | |
| 12 | 323,9 | 254 | |
| 14 | 355,6 | 279,4 | |
Krzyż ze stali nierdzewnej formowany jest przez prasowanie na gorąco.Półwyrób rury większy niż średnica poprzeczna jest spłaszczany do rozmiaru średnicy poprzecznej i otwierany jest otwór w części rozciągniętej rury odgałęzionej.
Półfabrykat rury jest podgrzewany i wkładany do matrycy formującej, a matryca do ciągnienia rury odgałęzionej jest instalowana w półfabrykacie rury.
Pod działaniem ciśnienia półwyrób rury jest ściskany promieniowo.W procesie ściskania promieniowego metal przepływa do rury odgałęzionej i tworzy rurę odgałęzioną pod naprężeniem matrycy.
Cały proces powstaje poprzez promieniowe ściskanie półfabrykatu rury i proces rozciągania rury odgałęzionej.
Metal tłoczonej na gorąco rury odgałęźnej jest kompensowany przez ruch promieniowy półfabrykatu rury, dlatego jest to również nazywane procesem kompensacji promieniowej.
Krzyż ze stali nierdzewnej jest szeroko stosowany w głównych elektrowniach, przemyśle chemicznym, przemyśle lekkim, hutnictwie, budownictwie miejskim, przemyśle stoczniowym, gazownictwie, produkcji żywności, papiernictwie, medycynie i innych gałęziach przemysłu w kraju i za granicą.
