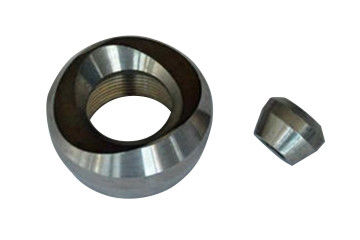

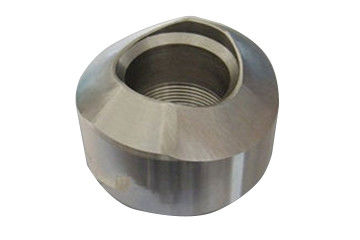

Złączki do rur stalowych Weldolet Stainelss

Metalowe łączniki rurowe zgrzewanie doczołowe olet ze stalowych łączników rurowych ze stali nierdzewnej

1, Olet jest również nazywany złączem rurowym typu Olet, siodło i siodło.

2, Służy głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych zamiast typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i sekcja rury wzmacniającej.

3, Olet ma wyjątkowe zalety w zakresie bezpieczeństwa, niezawodności, redukcji kosztów, prostej konstrukcji, poprawy kanału średniego przepływu, standaryzacji serii oraz wygodnego projektowania i wyboru.

4, Zwłaszcza w rurociągach wysokociśnieniowych, wysokotemperaturowych, o dużej średnicy i grubych ściankach, które coraz częściej zastępują tradycyjną metodę łączenia Olet.

5, Główny korpus Oleta wykonany jest z wysokiej jakości odkuwek z tego samego materiału co rura, w tym ze stali węglowej, stali stopowej, stali nierdzewnej itp.

6, gniazdo Olet i główna rura są spawane.Istnieją trzy rodzaje połączeń z Oletem lub innymi rurami, przyrządami i zaworami: połączenie zgrzewane doczołowo, połączenie zgrzewane kielichowo i połączenie gwintowane.

7, Powszechnie stosowane standardy produkcyjne obejmują MSS sp-97, GB / t19326 i inne standardy.

8, Welding Olet jest zwykle przetwarzany przez kucie integralne.Struktura Oletu jest podzielona na koniec połączenia głównego rury, część zbrojeniową i koniec połączenia Olet.

9, Zewnętrzny wymiar Olet ma odpowiedni standard odniesienia, a forma połączenia z rurą główną to połączenie doczołowe z rowkiem.

10, Rowek spoiny to jednostronny rowek w kształcie litery V, który można określić jako połączenie spoiny czołowej (spoina czołowa) i spoiny pachwinowej.

11, Pozostałe części poza pierwszym nachyleniem główki gałęzi należą do nachylenia przejściowego grubości i nie należą do rowka głowicy rozgałęzienia.

12, Przy obliczaniu grubości spoiny należy wykluczyć drugą fazę i obliczyć ją od pierwszej.Podczas właściwego spawania na miejscu grubość spoiny może sięgać pierwszej nachylonej płaszczyzny.

13, Spawacz odgałęzienia platformy spawalniczej musi uzyskać odpowiednie kwalifikacje do projektu spawalniczego.

14, Przy rozważaniu pokrycia średnicy zewnętrznej rury należy wziąć pod uwagę średnicę powierzchni rowka (zewnętrzną średnicę odgałęzienia) odgałęzienia. Średnica rury głównej nie jest brana pod uwagę przy kwalifikacji spawacza.

15, gdy występuje nachylenie przejściowe, średnica powierzchni rowka odnosi się do rzeczywistej średnicy mierzonej od powierzchni rowka, która jest generalnie mniejsza niż zewnętrzna średnica głowicy odgałęzienia.

Podanie

1, Istnieją specjalne przepisy dotyczące materiałów rurociągowych przy projektowaniu odgałęzień rurociągów.

2, Główna rura ma jasne przepisy techniczne dla różnych typów Oletów, które nazywa się przepisami dotyczącymi gatunku materiału rurociągu.

3, Ogólnie rzecz biorąc, Olet o dużej średnicy (więcej niż 1/2 głównej rury) jest połączony standardowym trójnikiem, podczas gdy Olet o małej średnicy jest połączony przez zestaw Olet, który jest szeroko stosowany w innych krajach i ma odpowiednie standardy w Chinach.

4, stosuje się Olet o małej średnicy, co jest korzystne dla wymagań wytrzymałościowych i naprężeniowych.Rura jest produkowana zgodnie z normami, jest bezpieczna i niezawodna.
