Szczegóły Produktu:
|
| Nazwa produktu:: | Spawane złącze ze stali nierdzewnej | Rozmiar:: | Pełny rozmiar |
|---|---|---|---|
| Standard:: | ASMEB16.11 、 GB / T14383-2008 | Metoda połączenia ：: | spawanie gniazdowe |
| Dane techniczne:: | DN6 ~ DN100 | ||
| Podkreślić: | Złączki do spawania Ss,złącze spawane z gniazdem ss304 |
||

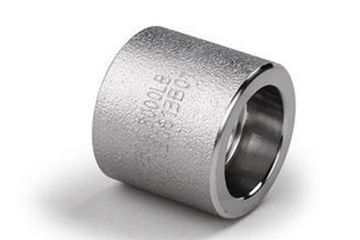

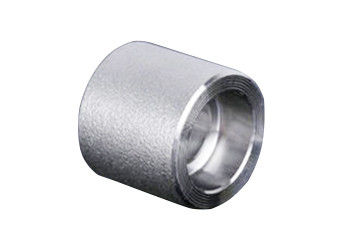

Sprzęgło to rodzaj złączki powszechnie używanej do łączenia rurociągów przemysłowych, zwana także głowicą bezpośrednią.Łącznik to krótka rura używana do łączenia dwóch rur.Ze względu na wygodę użytkowania znajduje szerokie zastosowanie w budownictwie cywilnym, przemyśle, rolnictwie i innych dziedzinach. Ze względu na proces produkcyjny sprzęgło można podzielić na kucie i odlewanie.Kucie jest formowane przez nagrzewanie i kucie wlewkiem lub prętem okrągłym oraz obróbkę nici z górnym łożem.Odlewanie oznacza stopienie wlewka i wlanie go do stałego modelu Coupling, a następnie ochłodzenie.
Łącznik dzwonowo-czopowy to łącznik rurowy obrabiany maszynowo po kuciu okrągłej stali lub wlewka.Jego forma połączenia to spawanie gniazdowe.Stalowa rura jest wkładana do kielicha do spawania.Główne standardy produkcyjne to ANSI / ASME B16.11 i GB / T 14383-2008.Różnorodność kołnierzy obejmuje kołnierz z podwójnym i pojedynczym gniazdem.Wśród nich podwójne gniazdo sprzęgła można podzielić na równe średnice i różne średnice, podwójne gniazdo sprzęgła o różnej średnicy można podzielić na koncentryczne i mimośrodowe.
Łącznik dzwonowo-czopowy może być szeroko stosowany w rurach o różnym kalibrze, w tym rurach jedno-, trzy- i czterodrogowych, a także wodomierzach i zaworach.
1. Długa żywotność.W warunkach znamionowej temperatury i ciśnienia sprzęgło może być bezpiecznie używane przez ponad 50 lat.
2. Doskonała odporność na korozję.Sprzęgło jest odporne na korozję większości chemikaliów i może wytrzymać korozję kwasów i zasad o wysokim stężeniu o wartości pH w zakresie od 1 do 14 w szerokim zakresie.
3. Wysoka sztywność.Ze względu na dodatek materiałów wzmocnionych włóknem szklanym sprzęgło nie jest łatwe do odkształcenia.
4. Ciepło i izolacja.Maksymalna temperatura pracy energooszczędnego łącznika wynosi 95 ℃, a przewodność cieplna produktu wynosi tylko 1/200 przewodnictwa stalowej rury, dzięki czemu ma lepszą izolację termiczną.
5. Niezawodna wydajność połączenia.Wytrzymałość topliwego złącza łącznika jest wyższa niż korpusu rury, a połączenie nie zostanie przerwane z powodu ruchu lub obciążenia gruntu.
6. Dobre wykonanie konstrukcji.Łącznik jest lekki, proces spawania prosty, konstrukcja wygodna, a koszt całościowy projektu niski.
Karta danych technicznych
Arkusz danych łącznika spawanego ISO9001 304 Ss
| DN | Rozmiar | Średnica otworu złączki „D” | Grubość ścianki gniazda-C | Długość układania | ||||||||
| 3000 | 6000 | 9000 | ||||||||||
| 3000 | 6000 | 9000 | Zdrowaśka. | Miin. | Zdrowaśka. | Miin. | Zdrowaśka. | Miin. | mi | fa | ||
| 6 | 1/8 " | 6,1 ~ 7,6 | 32-4,8 | 3.18 | 3.18 | 3,96 | 3.43 | 6.5 | 16 | |||
| 8 | 1/4 " | 8,5-10 | 5,6 ~ 7,1 | 3,78 | 3.3 | 4.6 | 4.01 | 6.5 | 16 | |||
| 10 | 3/8 '' | 11,8-13,3 | 8,4 ~ 9,9 | 4.01 | 3.5 | 5.03 | 4.37 | 6.5 | 17.5 | |||
| 15 | 1/2 '' | 15-16.6 | 11-12,5 | 5,6 ~ 7,2 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 | 9.5 | 22.5 |
| 20 | 3/4 " | 20,2-21,7 | 14,8 ~ 16,3 | 10,3-11,8 | 4.9 | 4.27 | 6,96 | 6.04 | 9,78 | 8.56 | 9.5 | 24 |
| 25 | 1 '' | 25,9 ~ 27,4 | 19,9 ~ 21,5 | 14,4 ~ 16 | 5.69 | 4.98 | 7,92 | 6,93 | 11.38 | 9,96 | 12.5 | 28.5 |
| 32 | 1,1 / 4 " | 34,3-35,8 | 28,7-30,2 | 22-23,5 | 6.07 | 5.28 | 7,92 | 6,93 | 12.14 | 10,62 | 12.5 | 30 |
| 40 | 1,1 / 2 " | 40,1-41,6 | 33,2 ~ 34,7 | 27,2-28,7 | 6.35 | 5.54 | 8,92 | 7.8 | 12.7 | 11.12 | 12.5 | 32 |
| 50 | 2 '' | 51,7-53,3 | 42,1'43,6 | 37,4 ~ 38,9 | 6,93 | 6.04 | 10,92 | 9.5 | 13,84 | 12.12 | 19 | 41 |
| 65 | 2,1 / 2 '' | 61,2-64,2 | 8.76 | 7.67 | 19 | 43 | ||||||
| 80 | 3 '' | 76,4 ~ 79,4 | 9.52 | 8.3 | 19 | 44.5 | ||||||
| 100 | 4 " | 100,7-103,8 | 10,69 | 9.35 | 19 | 48 | ||||||
1, Złącza do spawania ze stali nierdzewnej są wykonane z 304, 304L, 316, 316L i innych materiałów ze stali nierdzewnej.
2, Złącza do spawania ze stali nierdzewnej są odporny na korozję, odporny na wysokie temperatury, odporny na wysokie ciśnienie, sanitarny i nietoksyczny, nadający się do recyklingu i odpowiedni do transportu żrących cieczy (takich jak ciecze kwasowe i alkaliczne) oraz miejskich systemów zaopatrzenia w wodę i odwadniania.
2, Złącze do spawania ze stali nierdzewnej ma doskonałą odporność na uderzenia i rozciąganie, niewielką wagę oraz wygodną instalację i konserwację.
3, Sprzęgło jest szeroko stosowane w przemyśle chemicznym, włóknie chemicznym, barwniku, zaopatrzeniu w wodę i odwadnianiu, żywności, medycynie, oczyszczaniu ścieków, elektrolizie i innych branżach ze względu na jego wyjątkową wydajność.
za.B. Opakowanie z plastikową torebką bąbelkową b. Pakiet woreczków kubkowych c. Paleta d.Dostosowane
Nasza fabryka złączek spawanych ISO9001 ze złączem spawanym 304 Ss ma wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
