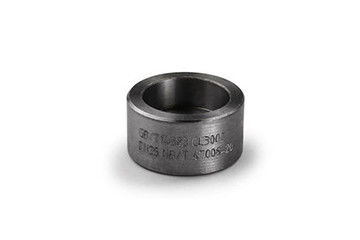

Szczegóły Produktu:
|
| Nazwa produktu:: | Spawana nasadka rurowa ze stali węglowej | Standard:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Materiał:: | A3、20 # 、 Q235 、 Q345B | Korzyść:: | Odporność na korozję, brak osadzania się kamienia |
| Podanie:: | Przemysł petrochemiczny | Podanie: | Połącz rury, olej |
| Podkreślić: | Nasadka do spawania z gniazdem ISO 9001,złączki do spawania w gnieździe ANSI |
||

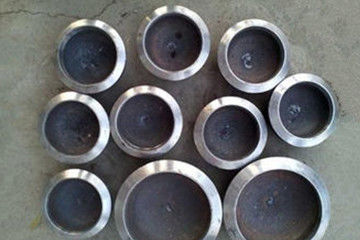

Zaślepka to złączka rurowa służąca do zamknięcia rurociągu.Forma zaślepki jest podobna, ale zaślepkę można zdjąć w celu uszczelnienia, natomiast przyspawanej zaślepki rury nie można zdjąć.Nasadka rury zawiera wypukłą nasadkę rury, osłonę stożka, sekcję o zmiennej średnicy, płaską osłonę i kurczliwą konstrukcję wlotu.Średnica, rozmiar i rozpiętość nasadki rury są bardzo duże i są szeroko stosowane w naszej produkcji i życiu.Mała nasadka jest instalowana na pojemniku o małej objętości, a efekt uszczelnienia można zmaksymalizować stosując nasadkę.Należy jednak wiedzieć, że nasadka różni się od stożkowej główki, gdy jest używana.Głowica należy do małej głowy i istnieje duża różnica podczas jej montażu.Podczas instalowania średnich lub dużych zaślepek do rur zwykle stosuje się metodę instalacji na zimno, to znaczy bezpośrednio stosuje się metodę instalacji zestalającej. Jednak ta technologia montażu nie może być stosowana do głowic o małej skali, ponieważ wiele razy głowice o małej skali muszą być wielokrotnie demontowane i potrzebna jest inna metoda instalacji. Istnieją dwa główne procesy wytwarzania nasadki do rur ze szwem kielichowym: przędzenie na gorąco i tłoczenie na gorąco.
Zasada przędzenia na gorąco polega na tym, że temperatura materiału metalowego jest odwrotnie proporcjonalna do jego wytrzymałości.Wraz ze wzrostem temperatury jego wytrzymałość będzie maleć.Przędzenie na gorąco polega na wykorzystaniu tej zasady do realizacji formowania nasadki rury.Użyj urządzenia grzewczego, aby miejscowo podgrzać te części głowy, które należy obrócić.Gdy temperatura osiągnie określoną wartość, zacznij wirować.W trakcie wirowania kontynuuj podgrzewanie części głowy, które muszą zostać zdeformowane, aż głowa zostanie zakręcona.Proces nagrzewania przy wytłaczaniu na gorąco jest zupełnie odwrotny do procesu przędzenia na gorąco.Tłoczenie na gorąco nagrzewa się w piecu do temperatury powyżej 900 ℃, a następnie przechodzi do maszyny do tłoczenia.Jego temperatura jest procesem ciągłego chłodzenia, a ogólna specyfikacja wymaga, aby końcowa temperatura prasowania była wyższa niż 680 ℃.Ponieważ trudno jest uchwycić i zmierzyć w procesie betonowania, często istnieją ponad standardowe warunki.
Standardowe: ANSI / ASME B16.11, GB / T14383-2008
Materiał: stal węglowa
Zakres rozmiarów: DN6-DN100
Zakres ciśnienia: 3000 funtów, 6000 funtów, 9000 funtów
Obróbka powierzchni: anty-olej;anty-malowanie
| Średnica nominalna | Głębokość gniazda | Wymiar gniazda | Grubość ściany | Grubość ściany końcowej | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | Jmin | d1 | 3000 LB | 6000 LB | 9000 LB | 3000 LB | 6000 LB | 3000 LB |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14,0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14,0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19,0 |
| 65 | 2.1 / 2 | 16 | 76, 9 (73, 8) | 7.7 | 12.5 | 16.0 | 19,0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19,0 | 22,0 | - |
| 100 | 4 | 19 | 115,5 | 9.4 | - | - | 22,0 | 28.5 | - |
Generalnie zaślepki kuliste stosuje się do zbiorników ciśnieniowych, które są stosowane w urządzeniach wysokociśnieniowych lub urządzeniach z metali nieżelaznych średniego i wysokiego ciśnienia. W kołpaku wypukłym występuje duże naprężenie zginające, podczas gdy kołpak elipsoidalny jest głównie naprężeniem membranowym, więc nie jest idealny w zastosowaniach inżynieryjnych. Podczas spawania należy zwrócić uwagę na ochronę powierzchni zaślepki rury, na czas oczyścić spoinę, obszar dotknięty wpływem ciepła i otaczający żużel spawalniczy, odpryski i zanieczyszczenia oraz przeprowadzić kontrolę Pt i wytrawianie powierzchni. Zapobiegaj kolizji i zadrapaniom powierzchni głowicy ze stali węglowej.Unikaj bezpośredniego kontaktu ze stalą węglową i unikaj zanieczyszczenia jonami żelaza.Unikaj wymuszonego spawania montażowego.Projekt konstrukcji powinien zapobiegać nadmiernym naprężeniom utwierdzającym.Zawartość jonów chlorkowych w wodzie do próby hydrostatycznej nie może przekraczać 25 mg / l i należy ją wysuszyć w czasie po badaniu.
1. Sanitarny, nietoksyczny, ten produkt jest zielonym materiałem budowlanym, może być stosowany w systemie rurociągów czystej wody pitnej.
2. Odporne na ciepło, pod określonym długotrwałym ciągłym ciśnieniem roboczym, temperatura wody transportowanej rurociągiem może osiągnąć 95 ℃.
3. Odporność na korozję, brak kamienia, pozwala uniknąć skalowania i zatykania się rur, umywalki, wanny, żółtej plamki rdzy.
4. Zachowanie ciepła i oszczędność energii, przewodność cieplna jest znacznie niższa niż w przypadku metalu.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
