Szczegóły Produktu:
|
| Nazwa produktu:: | Krzyż ze stali nierdzewnej do spawania doczołowego | Rozmiar:: | Pełny rozmiar |
|---|---|---|---|
| Zakres rozmiarów ：: | DN15-DN1200 | Tryb połączenia:: | Spawanie, gwint, kołnierz |
| Połączenie: | Spawanie, mężczyzna | uszczelka: | Drewniana skrzynka |

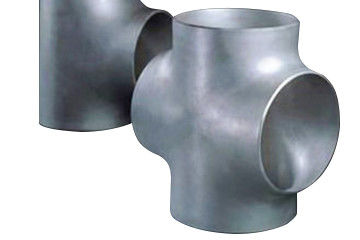

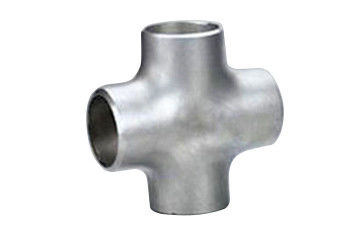

1, Krzyż to złącze rurowe, które jest używane na odgałęzieniu rury głównej.Profil poprzeczny można podzielić na równą średnicę i średnicę redukcyjną.
2, końce dysz o równej średnicy mają ten sam rozmiar;rozmiar głównej dyszy redukcyjnego teownika jest taki sam, a rozmiar dyszy rury odgałęzienia jest mniejszy niż rozmiar rury głównej.
3, proces produkcji krzyża obejmuje głównie wybrzuszanie hydrauliczne i prasowanie na gorąco.
4, hydrauliczne wybrzuszenie profilu poprzecznego polega na użyciu specjalnej prasy hydraulicznej do wtryskiwania cieczy do półfabrykatu rury o tej samej średnicy co profil poprzeczny.
5, Dwa poziome cylindry boczne prasy hydraulicznej poruszają się synchronicznie, aby wycisnąć półfabrykat rury, objętość półfabrykatu rury staje się mniejsza, ciśnienie cieczy w półfabrykacie rury wzrasta.
6, Materiał metalowy przepływa wzdłuż wewnętrznej wnęki matrycy pod podwójnym działaniem ciśnienia cieczy w cylindrze bocznym i półfabrykacie rury i rozszerza rurę odgałęzioną.
7, Formowanie na gorąco profilu poprzecznego polega na spłaszczeniu półfabrykatu rury większej niż średnica profilu poprzecznego do rozmiaru średnicy teownika i otwarciu otworu w miejscu rozgałęzienia rozciągającego.
8, półfabrykat rury jest podgrzewany, wkładany do matrycy formującej i wkładany do matrycy rozgałęzionej rury rozciągającej;pod wpływem ciśnienia.
9, Półfabrykat rury jest ściskany promieniowo, w procesie ściskania promieniowego metal przepływa w kierunku rury odgałęzionej i tworzy rurę odgałęzioną pod rozciągnięciem matrycy.
10, Proces wybrzuszania hydraulicznego krzyża można uformować w jednym czasie z wysoką wydajnością produkcji;ponieważ hydrauliczny proces wybrzuszania bezszwowego krzyża wymaga dużego tonażu sprzętu.
11, Służy głównie do produkcji standardowej grubości ścianki o grubości mniejszej niż dn400.
12, Zmniejsza się tonaż sprzętu potrzebnego do prasowania na gorąco krzyża.
13, krzyżak tłoczony na gorąco ma szeroką zdolność adaptacji do materiałów, które są odpowiednie dla stali niskowęglowej, stali stopowej i stali nierdzewnej;Ten proces formowania jest zwykle stosowany zwłaszcza w przypadku krzyżaków o dużej średnicy i grubych ściankach rur.
14, krzyż do spawania doczołowego to łącznik rurowy wykonany ze stali przez prasowanie na gorąco lub kucie.Jego forma połączenia to bezpośrednie zgrzewanie doczołowe rury krzyżowej i stalowej.
15, Główne standardy produkcyjne krzyżowego spawania doczołowego to ogólnie GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510.
1. Normy: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS itp.
2. Materiał: 304, 304L, 316, 316L, 317L, 321, 2205, 2507 itd.
3. Specyfikacja: bez szwu od DN15 do DN600;ze szwem od DN15 do DN1200.
4. Obróbka powierzchni: piaskowanie, walcowanie, wytrawianie i polerowanie.
5. Grubość ścianki: 1,2 mm-6 mm r = 1,5D.
6. Sposób podłączenia: spawanie, szybki montaż, gwint, kołnierz.
7. Cechy i właściwości: odporność na duże różnice temperatur;normalne ciśnienie 16 MPa;silna odporność na korozję;precyzja;grubość ściany.
Arkusz danych do spawania doczołowego ze stali nierdzewnej z krzyżem ze stali nierdzewnej
| Średnica nominalna | Średnica zewnętrzna | Od środka do końca | |||||
| D1 | D2 | ||||||
| DN | NPS | Seria A | Seria B. | Seria A | Seria B. | do | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1,1 / 4x1,1 / 4x1,1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1,1 / 4x1,1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1,1 / 4x1,1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1,1 / 4x1,1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1,1 / 2x1,1 / 2x1,1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1,1 / 2x1,1 / 2x1,1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1,1 / 2x1,1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1,1 / 2x1,1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1,1 / 2x1,1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1,1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1,1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
Jest szeroko stosowany w inżynierii petrochemicznej, rurociągów naftowych i gazowych, inżynierii rurociągów gazu ziemnego, zakładach chemicznych, elektrowniach, stoczniach, mleczarstwie, żywności, piwie, napojach, farmacji, kosmetykach i innych dziedzinach przemysłu.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka łączników rurowych ze stali nierdzewnej do zgrzewania doczołowego krzyżowego ze stali nierdzewnej ma wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
