Szczegóły Produktu:
|
| Nazwa produktu:: | Olet do spawania doczołowego ze stali nierdzewnej | Dane techniczne ：: | DN6 ~ DN100 |
|---|---|---|---|
| Technologia:: | Piłowanie i obróbka skrawaniem | Materiał:: | Stal nierdzewna |
| Kształt: | Równy | Technika: | Kute, spoina czołowa |
| Podkreślić: | Złączki rurowe ze stali nierdzewnej do spawania,stal nierdzewna Weldolet |
||

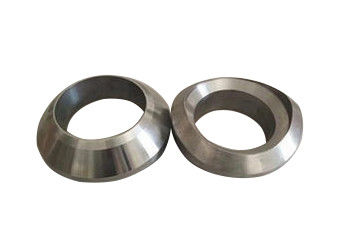

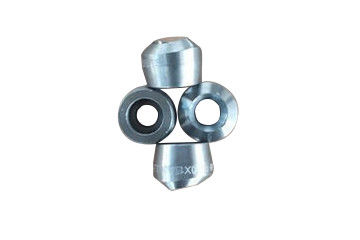

Olet jest również nazywany złączem rurowym typu Olet, siodło i siodło. Stosowany jest głównie do wzmacniania kształtek rurowych połączeń rozgałęźnych zamiast typów połączeń rozgałęźnych, takich jak trójnik redukcyjny, płyta wzmacniająca i sekcja rury wzmacniającej.Olet ma wyjątkowe zalety, takie jak bezpieczeństwo, niezawodność, redukcja kosztów, prosta konstrukcja, ulepszenie kanału przepływu medium, standaryzacja serii oraz wygodny projekt i wybór.Zwłaszcza w rurociągach wysokociśnieniowych, wysokotemperaturowych, o dużych średnicach i grubych ściankach, które coraz częściej zastępują tradycyjną metodę łączenia typu Olet.Korpus Oleta wykonany jest z wysokiej jakości odkuwek z tego samego materiału co rura, w tym ze stali węglowej, stopowej, nierdzewnej itp.
1. Gniazdo Olet i główna rura są spawane.Istnieją trzy rodzaje połączeń z Oletem lub innymi rurami, przyrządami i zaworami: połączenie zgrzewane doczołowo, połączenie zgrzewane kielichowo i połączenie gwintowane.
2. Powszechnie stosowane standardy produkcyjne obejmują MSS sp-97, GB / t19326 i inne.
3. Spawanie Olet jest generalnie przetwarzane przez kucie integralne.Struktura Oletu jest podzielona na koniec połączenia głównego rury, część zbrojeniową i koniec połączenia Olet.
4. Zewnętrzny wymiar Olet ma odpowiedni standard odniesienia, a forma połączenia z rurą główną to połączenie czołowe z rowkiem.
10, Rowek spoiny to jednostronny rowek w kształcie litery V, który można określić jako połączenie spoiny czołowej (spoina czołowa) i spoiny pachwinowej.
5. Pozostałe części poza pierwszym nachyleniem głowicy odgałęzienia należą do nachylenia przejściowego grubości i nie należą do rowka głowicy odgałęzienia.
6. Przy obliczaniu grubości spoiny należy wykluczyć drugą fazę i obliczyć ją od pierwszej.Podczas właściwego spawania na miejscu grubość spoiny może sięgać pierwszej nachylonej płaszczyzny.
Spawanie doczołowe rur metalowych T Olet Arkusz danych do rur ze stali nierdzewnej
| Rodzaj | Połączony typ | ||
| Gniazdo GB19326 spawane | GB 19326 Gwint rurowy | GB 19326 Spawane doczołowo | |
| Standard | SOL (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q,FG12) | WOL (MSS SP-97 Q / FG13) |
| Nipolet | SNL (Q.TG/14) | TNL (Q.FG14,SHB-PO1) | WNL (Q / FG14) |
| (45 °) Latrolet | SEL (Q.TG/15) | TLL (Q / FGlx SHB-PO1) | WLL (Q / FG15) |
| (1 5D) Elbolet | TEL (Q / FG1Q SHB-PO1) | WEL (Q / FG16) | |
Spawanie doczołowe rur metalowych T Olet Arkusz danych do rur ze stali nierdzewnej
| Średnica nominalna | Nominalna średnica odpowiedniej rury głównej | L | mi | ||||||
| mm | w | mm | w | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27,0 | 27,0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54,0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1 / 2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69.9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103.2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100,0 | - | 357,2 | 350,9 | - |
1, Istnieją specjalne przepisy dotyczące materiałów rurociągowych przy projektowaniu odgałęzień rurociągów.
2, Główna rura ma jasne przepisy techniczne dla różnych typów Oletów, które nazywa się przepisami dotyczącymi gatunku materiału rurociągu.
3, Ogólnie rzecz biorąc, Olet o dużej średnicy (więcej niż 1/2 głównej rury) jest połączony standardowym trójnikiem, podczas gdy Olet o małej średnicy jest połączony przez zestaw Olet, który jest szeroko stosowany w innych krajach i ma odpowiednie standardy w Chinach.
4, stosuje się Olet o małej średnicy, co jest korzystne dla wymagań wytrzymałościowych i naprężeniowych.Rura jest produkowana zgodnie z normami, jest bezpieczna i niezawodna.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka łączników rur ze stali nierdzewnej do spawania rur metalowych T ma wysoką zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i spełnić datę wysyłki.
