Szczegóły Produktu:
|
| Nazwa produktu: | Kołnierz do zgrzewania doczołowego | Standard: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Grubość: | 12 mm-58 mm | Średnica zewnętrzna: | 14-2020 mm |
| Wewnętrzna średnica: | 15-2024 mm | Wątek: | M10-M27 |
| Podkreślić: | Kołnierz do spawania doczołowego OD 14MM,kołnierz do spawania doczołowego o grubości 58 mm,kołnierz do spawania doczołowego z gwintem M27 |
||

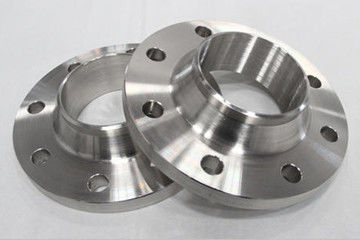

Kołnierz do zgrzewania doczołowego to rodzaj łączników rurowych, który odnosi się do kołnierza z przejściem szyjki i rury oraz połączenia zgrzewania doczołowego z rurą.Nie jest łatwy do odkształcenia, dobrze uszczelniony i szeroko stosowany.Ma odpowiednie wymagania w zakresie sztywności i elastyczności oraz rozsądne przejście z rozrzedzeniem zgrzewania doczołowego.Odległość pomiędzy spoiną a powierzchnią spoiny jest duża, a powierzchnia spoiny wolna od odkształceń temperaturowych zgrzewania.
Kołnierz do zgrzewania doczołowego przyjmuje stosunkowo złożoną strukturę ustnika, która jest odpowiednia dla rurociągu z dużymi wahaniami ciśnienia lub temperatury lub wysoką temperaturą, wysokim ciśnieniem i niską temperaturą.Zwykle jest używany do łączenia rurociągu i zaworu o PN większym niż 2,5 MPa, a także używany do rurociągów transportujących drogie, palne i wybuchowe media.
Średnica zewnętrzna kołnierza: 75 mm-2190 mm
Średnica koła środkowego otworu na śrubę: 50 mm --- 2130 mm
Średnica otworu na śrubę: 11 mm-30 mm
Liczba otworów na śruby: 4-48
Wątek: m10-m27
Grubość kołnierza: 12 mm-58 mm
Średnica zewnętrzna rury: a (17,2-2032 mm) B (14-2020 mm)
Średnica wewnętrzna kołnierza: a (18-2036 mm) B (15-2024 mm)
Teoretyczna waga kołnierza: 0,36 kg-234,6 kg (DN 1800)
1. Odkuwki ze stali węglowej i austenitycznej stali nierdzewnej o ciśnieniu nominalnym PN 0,25 - 1,0 MPa dla kołnierzy do spawania doczołowego.Dopuszczalne są odkuwki klasy I.
2. Oprócz poniższych postanowień, odkuwki o ciśnieniu nominalnym PN 1,6 MPa-6,3 MPa powinny spełniać wymagania klasy II lub wyższej.
3. Jeżeli jeden z poniższych warunków jest spełniony, powinien spełniać wymagania III i odkuwki:
(1) odkuwki kołnierzowe o ciśnieniu nominalnym PN ≥ 10,0 MPa;
(2) odkuwki ze stali chromowo-molibdenowej o ciśnieniu nominalnym PN> 4,0 MPa;
(3) Odkuwki ze stali ferrytycznej o ciśnieniu nominalnym PN> 1,6Mpa i temperaturze pracy ≤ - 20 ℃.
Kołnierze ze stali nierdzewnej Arkusz danych technicznych kołnierza do spawania doczołowego, jak poniżej:
| Kołnierz do zgrzewania doczołowego | |||||||||||||||||
| DN | Średnica zewnętrzna rury stalowej | Rozmiar połączenia | Grubość kołnierza | Średnica wewnętrzna kołnierza B1 |
Gniazdo elektryczne | Szyjka kołnierzowa | wysokość | Waga teoretyczna | |||||||||
| Średnica zewnętrzna kołnierza | Średnica koła środkowego otworu na śrubę | Średnica otworu na śrubę | Liczba otworów na śruby | wątek | B2 | U | N | R | |||||||||
| ZA | b | ZA | b | ZA | b | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 30 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
