Szczegóły Produktu:
|
| Nazwa produktu: | Płaski kołnierz do wspawania | Standard: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Materiał: | Stal nierdzewna | Kształt: | Równy |
| rozmiar: | DN10-DN2000 | Podanie: | rury gazowe i olejowe |
| Podkreślić: | Płaski kołnierz spawalniczy DN10,płaski kołnierz spawalniczy,płaski kołnierz spawalniczy SS |
||

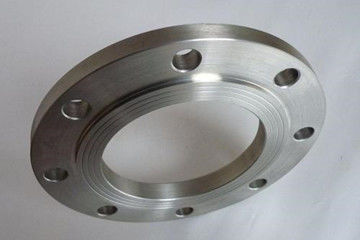

Płaski kołnierz spawalniczy to część, która łączy rury ze sobą i łączy się z końcem rury.Służy również do łączenia dwóch urządzeń, takich jak kołnierz redukcyjny.Połączenie kołnierzowe odnosi się do rozłączalnego połączenia kołnierza, uszczelki i śruby jako grupy połączonej struktury uszczelniającej.
Płaski kołnierz do wspawania jest przystosowany do łączenia rur stalowych o ciśnieniu nominalnym nie przekraczającym 2,5 MPa.Powierzchnię uszczelniającą kołnierza można wykonać w typie smarnym, wklęsłym wypukłym i rowkowym.Kołnierz smarujący jest stosowany najczęściej i jest stosowany głównie w przypadku stosunkowo łagodnych warunków środowiskowych, takich jak nieoczyszczone sprężone powietrze pod niskim ciśnieniem i woda obiegowa o niskim ciśnieniu.
Kołnierze ze stali nierdzewnej Płaski kołnierz do wspawania karta techniczna, jak poniżej:
| cal | Średnica nominalna | 10 kg = l.0MPa | ||||
| Średnica zewnętrzna | Odległość otworu na śrubę | Średnica śruby | Numer otworu na śrubę | Grubość kołnierza | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
Standard: GB / ANSI / JIS / DIN
Rozmiar: DN10-DN2000
Zastosowanie: rury gazowe i olejowe
Płaski kołnierz spawalniczy ma niską wysokość szyjki oraz wysoką sztywność i nośność.W porównaniu z kołnierzem do spawania doczołowego, obciążenie spawaniem jest duże, zużycie pręta spawalniczego jest wysokie i nie może wytrzymać wysokiej temperatury i wysokiego ciśnienia, powtarzających się skrętów i obrotów oraz wahań temperatury.Jednak urządzenie polowe jest wygodniejsze, co pozwala zaoszczędzić proces tarcia szwów spawalniczych i jest bardziej popularne.
Norma krajowa: GB / t9112-2000 (gb9113.1-2000 ～ gb9123.4-2000)
Norma amerykańska: klasa ANSI B16.5 150, 300, 600, 900, 1500 (WN, więc, BL, th, LJ, SW)
Zakres zastosowania: kocioł i zbiornik ciśnieniowy, przemysł naftowy, chemiczny, stoczniowy, farmaceutyczny, metalurgiczny, maszynowy, spożywczy i inne.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 25 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
