Szczegóły Produktu:
|
| Nazwa produktu: | Kolano wysokociśnieniowe | Materiał: | Stal nierdzewna, stal węglowa |
|---|---|---|---|
| Kształt: | Równy | Połączenie: | spawalniczy |
| Technika: | BUTT WELD | Standard: | DIN, ANSI, ASTM, JIS, GB |
| rozmiar: | Dostosowany rozmiar | Podanie: | Chemia, budownictwo |
| uszczelka: | drewniana skrzynka, torby | kolor: | Srebro |
| High Light: | Złączki do spawania ze stali nierdzewnej SS,złączki do spawania ze stali nierdzewnej DIN,kolanko wysokociśnieniowe SS |
||

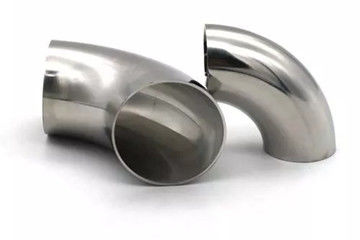

Kolanko wysokociśnieniowe jest rodzajem kształtki używanej przy toczeniu rurociągu wysokiego ciśnienia.We wszystkich kształtkach rur stosowanych w systemie rurociągów wysokiego ciśnienia udział ten wynosi około 80%.Grubość ścianki kolanka ogólnego wysokociśnieniowego jest grubsza niż kolanka ogólnego, a wytrzymałość materiału na wysokie ciśnienie może być wyższa niż kolanka ogólnego.Wymagania kolanka wysokociśnieniowego w instalacjach rurociągów wysokociśnieniowych są zupełnie inne niż w instalacjach rurociągów średniego i niskiego ciśnienia, z wyższymi wymaganiami i bardziej rygorystycznymi zasadami.
Złączki do spawania ze stali nierdzewnej Kolano wysokociśnieniowe karta techniczna, jak poniżej:
| Nominalny rozmiar rury | Od środka do końca | Środek do środka | Koniec końców | |||||
| HF | P. | K. | ||||||
| DN | NPS | LR | LR | SR | LR | SR | LR | SR |
| 15 | 1/2 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 3/4 | 19 | 38 | - | 76 | - | 51 | - |
| 25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
| 50 | 2 | 35 | 76 | 51 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 44 | 96 | 64 | 190 | 127 | 132 | 100 |
| 80 | 3 | 51 | 114 | 76 | 229 | 152 | 159 | 121 |
| 90 | 3 1/2 | 57 | 123 | 89 | 267 | 178 | 1B4 | 140 |
| 100 | 4 | 64 | 152 | 102 | 305 | 203 | 210 | 159 |
| 125 | 5 | 79 | 190 | 127 | 381 | 254 | 262 | 19? |
| 150 | 6 | 96 | 229 | 152 | 457 | 305 | 313 | 237 |
| 200 | 8 | 127 | 3C6 | 203 | 610 | 406 | 414 | 313 |
| 250 | 10 | 159 | 381 | 254 | 762 | 508 | 518 | 391 |
| 300 | 12 | 190 | 457 | 306 | 914 | 610 | 619 | 497 |
Specyfikacja:
| DN | Średnica zewnętrzna | Wymiary od środka do końca | |
| Serie | Seria B. | Długi promień | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76, 1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114,3 | 108 | 63 |
| 125 | 139,7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355,6 | 377 | 221 |
| 400 | 406,4 | 426 | 253 |
Standardowe: DIN, ANSI, ASTM, JIS, GB
Rozmiar: niestandardowy rozmiar
Zastosowanie: chemia, budownictwo
Pakowanie: skrzynka drewniana, torby
Kolano wysokociśnieniowe to proces, w którym specjalny popychacz łokciowy, trzpień i urządzenie grzewcze są wybierane w procesie formowania, aby półfabrykat na matrycy przesuwał się do przodu pod naciskiem popychacza i był podgrzewany, rozszerzany i zygzakowaty w ruchu.Charakterystyka odkształcenia kolanka wysokociśnieniowego ma na celu potwierdzenie średnicy półfabrykatu rury zgodnie z prawem, zgodnie z którym objętość materiału metalowego pozostaje niezmieniona przed i po odkształceniu plastycznym.Średnica wybranego półfabrykatu rury jest mniejsza niż średnica kolanka.Proces odkształcania półfabrykatu jest kontrolowany przez trzpień, aby sprasowany metal płynął w łuku wewnętrznym i kompensował inne części pocienione z powodu rozszerzania się średnicy, a następnie uzyskuje się kolano o jednolitej grubości ścianki.
za.B. Opakowanie z plastikową torebką bąbelkową b. Pakiet woreczków kubkowych c. Paleta d.Dostosowane.
Nasza stalowa fabryka płaskowników ma dużą zdolność produkcyjną, czas dostawy wynosi 30 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
