Szczegóły Produktu:
|
| Materiał: | Stal węglowa | Rozmiar: | 1/2"-48"(DN15-DN1200) |
|---|---|---|---|
| Obróbka powierzchniowa: | Cynkowane na gorąco/Czarny | Wniosek: | Połącz rury |
| Standard: | DIN, JIS, ANSI, ASME, GB | Grubość: | 2mm-50mm |
| Podkreślić: | Trójnik rurowy ASME B16.9,trójnik rurowy ze stali węglowej,trójnik równy ze stali ocynkowanej na gorąco |
||

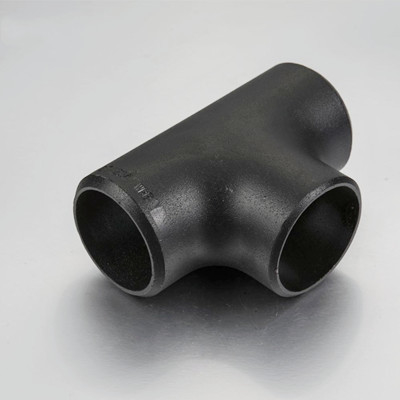

Trójnik ze stali węglowej to rodzaj łączników rurowych.Generalnie istnieją dwie kategorie.Jeden to trójnik o równej średnicy, o tej samej średnicy na obu końcach, a odgałęzienie o innej średnicy niż pozostałe dwa to trójnik redukcyjny, a drugi to trójnik redukcyjny.
Przedstawienie trójnika ze stali węglowej jest następujące: na przykład trójnik „T3” oznacza trójnik o równej średnicy i zewnętrznej średnicy 3 cali, „T4” × cztery × 3,5 „odnosi się do trójnika redukcyjnego o tej samej średnicy czterech cali, a średnica redukcyjna 3,5 cala.
Połączenie: spoina doczołowa
Materiał: stal węglowa - ASTM A234 WPB
Technika: wykonana ze stalowej rury lub stalowej płyty
Grubość ścianki: STD, SCH40, SCH60, XS, SCH80, XXS
Norma: ANSI/ASME B16.9 DIN2605, 2615, 2616, 2617
Rozmiar: 1/2 "- 24" (bez szwu) i 4 "-72" (szew);DN15 - 1200
ASME B16.9 SCH40 DN50 ASTM A234 WPB Karta techniczna trójnika ze stali węglowej jak poniżej:
| Średnica nominalna | Głębokość gniazda | Wymiar gniazda | Grubość ściany | Środek do dołu gniazda | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000 LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000 LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10,7 | 32 | 3,5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14,1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17,5 | 3,5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21,8 | 4.1 | 5.2 | 8,2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27,4 | 43 | 6,1 | 8,6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34,2 | 5.0 | 7,0 | 10,0 | 22 | 27 | 32 |
| 32 | 1,1/4 | 13 | 42,9 | 53 | 7,0 | 10,6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48,3 | 5,6 | 7,8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61,1 | 6,1 | 9,5 | 12.2 | 38 | 41 | 41 |
Trójnik ze stali węglowej, standardem parametrów jest ogólnie: 10 # 20 # A3 Q235A 20g 20g 16Mn ASTM a234 ASTM A105 ASTM A403 itp.
Średnica zewnętrzna waha się od 2,5 ″ - 60 ″, od 26 ″ - 60 ″ do spawanego trójnika.Grubość ścianki to 28-60mm.
Stopnie ciśnienia to sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s i XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
Trójnik ze stali węglowej jest szeroko stosowany w głównych elektrowniach w kraju i za granicą, przemyśle chemicznym, przemyśle lekkim, hutnictwie, budownictwie miejskim, przemyśle stoczniowym, gazownictwie, produkcji żywności, papiernictwie, medycynie i innych gałęziach przemysłu.
