Szczegóły Produktu:
|
| Nazwa produktu:: | Trójnik gwintowany ze stali węglowej | Materiał:: | 10 # 20 # A3 Q235A |
|---|---|---|---|
| Zasięg:: | DN15-DN800 | Korzyść:: | Szeroki zakres i stabilna wydajność |
| Stosowanie: | Łączenie linii rur | Grubość: | 2 mm-50 mm |
| Podkreślić: | złączka ze stali kutej cs,trójnik gwintowany CS |
||
Trójnik to łącznik rurowy i łącznik rurowy, który jest używany głównie na odgałęzieniu rury głównej. Trójnik to rodzaj złączki chemicznej z trzema otworami, czyli jednym wlotem i dwoma wylotami lub dwoma wlotami i jednym wylotem.
Rura trójdrożna ma kryzę w kształcie litery T i Y, równą średnicę i otwór redukcyjny, które są używane do zbiegu trzech identycznych lub różnych rur.Trójnik można podzielić na materiał metalowy i materiał niemetalowy według materiału.Istnieje stal węglowa, stal nierdzewna, stal stopowa itp.Trójnik z gwintem jest produkowany zgodnie ze standardem Maanshan Iron and Steel Co., Ltd., a normą krajową jest GB / 12459-2005.Materiały niemetaliczne to PVC, UPVC, PPR, itp. Ze względu na sposób łączenia można je podzielić na dwa typy: zatrzaskowe i gwintowane. Ze względu na kształt można go podzielić na typ T i jodełkę.Hydrauliczne wybrzuszanie trójnika jest procesem formowania rozszerzania rury odgałęzionej poprzez osiową kompensację materiału metalowego.
Proces wybrzuszania hydraulicznego można formować jednorazowo z wysoką wydajnością produkcji;zwiększa się grubość ścianki rury głównej i kołnierza trójnika.Ze względu na duży tonaż sprzętu wymaganego do bezproblemowego procesu tee, jest on używany głównie do produkcji teowników o standardowej grubości ścianki mniejszej niż dn400.
Metal wytłaczanej na gorąco trójnika jest kompensowany przez promieniowy ruch półfabrykatu rury, dlatego jest również nazywany procesem kompensacji promieniowej.Dzięki zastosowaniu trójnika grzewczo-prasującego zmniejsza się tonaż wyposażenia potrzebnego do formowania materiału.Tłoczony na gorąco trójnik ma szerokie możliwości dostosowania do materiałów, co jest odpowiednie dla stali niskowęglowej, stali stopowej i stali nierdzewnej;szczególnie w przypadku trójników o dużej średnicy i grubych ściankach rur ten proces formowania jest zwykle stosowany.

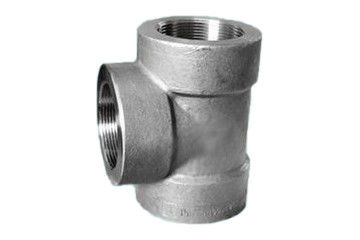

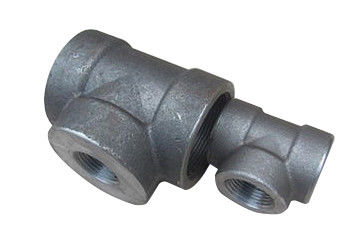

Trójnik gwintowany, który odnosi się do trójnika z gwintem, jest najczęstszym łącznikiem rurowym w przemyśle i życiu.Ułatwia łączenie rur, demontaż i wymianę oraz znacznie obniża koszty połączenia rur. Trójnik z gwintem dzieli się na gwint zewnętrzny i gwint wewnętrzny.Połączenie z gwintem nazywa się gwintem zewnętrznym, a ściana wewnętrzna z gwintem nazywa się gwintem wewnętrznym.Ściana wewnętrzna ma złącze gwintowe i gwint ułatwiający montaż.Wewnętrzna ściana ma gwint, który eliminuje hałas i zapewnia wysoką wydajność wymiany ciepła.
Standardowe: GB / 12459-2005
Materiał: stal węglowa, stal stopowa, stal nierdzewna
Zakres średnic: DN 6-100
Zakres ciśnienia: 3000lb 6000lb
Grubość: Sch80, Sch160, XXS
Obróbka powierzchni: anty-olej;anty-malowanie
| Średnica nominalna | Od środka do końca | Średnica | Grubość | Długość gwintu | ||||||||
| Trójnik | re | Cmin | ||||||||||
| DN | NPS | 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | NPT | Rc |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.0 | 3.0 | 6.5 | 6.5 | 6.5 |
| 8 | 1/4 | 21 | 25 | 29 | 22 | 25 | 33 | 3.0 | 3.5 | 6.5 | 8.0 | 10.0 |
| 10 | 3/8 | 25 | 29 | 33 | 25 | 33 | 38 | 3.0 | 3.5 | 7.0 | 9.0 | 10.5 |
| 15 | 1/2 | 29 | 33 | 38 | 33 | 38 | 46 | 3.0 | 4.0 | 8.0 | 11.0 | 13.5 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.0 | 4.5 | 8.5 | 12.5 | 14,0 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.5 | 5.0 | 10.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 44 | 51 | 60 | 56 | 62 | 75 | 4.0 | 5.5 | 10.5 | 17.0 | 18,0 |
| 40 | 1.1 / 2 | 51 | 60 | 64 | 62 | 75 | 84 | 4.0 | 5.5 | 11.0 | 18,0 | 18.5 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.5 | 7.0 | 12,0 | 19,0 | 19,0 |
| 65 | 2.1 / 2 | 76 | 83 | 95 | 92 | 102 | 121 | 5.5 | 7.5 | 15.5 | 23.5 | 29,0 |
| 80 | 3 | 86 | 96 | 106 | 110 | 121 | 146 | 6.0 | 9.0 | 16.5 | 26,0 | 30,0 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.5 | 11.0 | 18.5 | 27.5 | 33,0 |
1. Łożysko o dużym ciśnieniu: na ścianie zewnętrznej zastosowano bezszwową rurę stalową wyłożoną stopem o wysokiej zawartości chromu i niklu, aby zapewnić odporność na zużycie ścierne.
2. Służy do rur o wysokim ciśnieniu, dużym stężeniu i transporcie na duże odległości.
3. Dobra odporność na ścieranie: do uszlachetnienia ziarna i polepszenia udarności i wytrzymałości na rozciąganie trójnika stosuje się specjalny modyfikator.
4. Wygodny montaż: ściana zewnętrzna przyjmuje specyfikacje rur stalowych bez szwu, co znacznie ułatwia projektowanie i montaż łączników rurowych.
5. Odporność na wysokie temperatury: brak deformacji, brak utleniania i wysoka odporność na zużycie w wysokiej temperaturze.
6. Dobra odporność na korozję: w pewnym zakresie temperatur i stężeń może wytrzymać różne korozyjne media.
7. Dobry wygląd i zapobieganie osadzaniu się kamienia: poprawia się jakość wyglądu, wewnętrzna wyściółka przyjmuje odlewanie odśrodkowe i próżniowe, wewnętrzna ściana jest gładka, a zdolność rurociągu do zapobiegania osadzaniu się kamienia jest poprawiona.
za.B. Opakowanie z plastikową torebką bąbelkową b. Opakowanie woreczka do naczyń c. Paleta d.Dostosowane
Nasza fabryka ma dużą zdolność produkcyjną, czas dostawy wynosi 45 dni w przypadku małej ilości lub jeśli się spieszysz, możemy zorganizować i dotrzymać terminu wysyłki.
